工业上常用的金属装配热电阻有哪些? 日期:2018-06-29 作者:翊成网络z 点击:

  从电阻随温度的变化来看,大部分金属导体都有这个性质,但并不是都能用作测温热电阻,作为工业用装配热电阻的金属材料一般要求:尽可能大而且稳定的温度系数、 电阻率要大(在同样灵敏度下减小传感器的尺寸)、在使用的温度范围内具有稳定的化学物理性能、材料的复制性好、电阻值随温度变化要有间值函数关系(好呈 线性关系)。

  目前应用广泛的热电阻材料是铂和铜:铂电阻精度高,适用于中性和氧化性介质,稳定性好,具有一定的非线性,温度越高电阻变化率越小;铜电阻在测温范 围内电阻值和温度呈线性关系,温度线数大,适用于无腐蚀介质,超过150易被氧化。中国常用的有R0=10Ω、R0=100Ω和R0=1000Ω等几 种,它们的分度号分别为Pt10、Pt100、Pt1000;铜电阻有R0=50Ω和R0=100Ω两种,它们的分度号为Cu50和Cu100。其中 Pt100和Cu50的应用为广泛。

  铠装热电阻的信号连接方式热电阻是把温度变化转换为电阻值变化的一次元件,通常需要把电阻信号通过引线传递到计算机控制装置或者其它一次仪表上。工业用热电阻安装在生产现场,与控制室之间存在一定的距离,因此热电阻的引线对测量结果会有较大的影响。

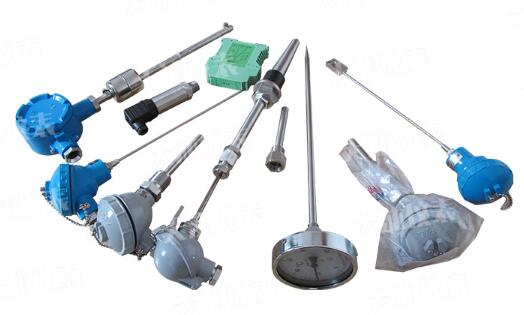

金属装配热电阻批发

目前热电阻的引线主要有三种方式

  二线制:在热电阻的两端各连接一根导线来引出电阻信号的方式叫二线制:这种引线方法很简单,但由于连接导线必然存在引线电阻r,r大小与导线的材质和长度的因素有关,因此这种引线方式只适用于测量精度较低的场合

  三线制:在热电阻的根部的一端连接一根引线,另一端连接两根引线的方式称为三线制,这种方式通常与电桥配套使用,可以较好的消除引线电阻的影响,是工业过程控制中的常用的引线电阻。

  四线制:在热电阻的根部两端各连接两根导线的方式称为四线制,其中两根引线为热电阻提供恒定电流I,把R转换成电压信号U,再通过另两根引线把U引至二次仪表。可见这种引线方式可完全消除引线的电阻影响,主要用于高精度的温度检测。

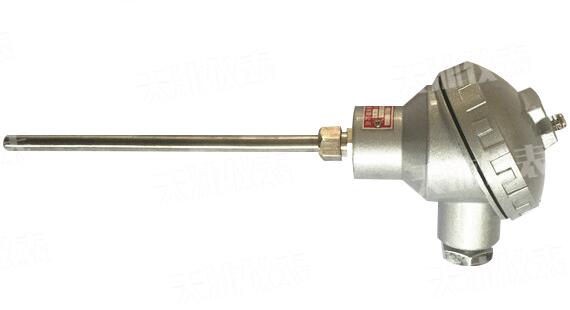

铠装热电阻价格

  装配热电阻采用三线制接法。采用三线制是为了消除连接导线电阻引起的测量误差。这是因为测量端面热电阻的电路一般是不平衡电桥。工业铠装热电阻作为电桥的一个桥臂电 阻,其连接导线(从热电阻到中控室)也成为桥臂电阻的一部分,这一部分电阻是未知的且随环境温度变化,造成测量误差。采用三线制,将导线一根接到电桥的电 源端,其余两根分别接到热电阻所在的桥臂及与其相邻的桥臂上,这样消除了导线线路电阻带来的测量误差。工业上一般都采用三线制接法。热电偶产生的是毫伏信 号,不存在这个问题。
