正常情况下热电阻测温系统的组成？ 日期：2018-06-30 作者：翊成网络z 点击：

　　热电阻虽然在工业中应用也比较广泛，但是由于他的测温范围使他的应用受到了一定的限制，特种铠装热电阻的测温原理是基于导体或半导体 的电阻值随着温度的变化而变化的特性。其优点也很多，也可以远传电信号，灵敏度高，稳定性强，互换性以及准确性都比较好，但是需要电源激励，不能够瞬时测 量温度的变化。工业用热电阻一般采用Pt100，Pt10，Cu50，Cu100，铂热电阻的测温的范围一般为零下200-800摄氏度，铜热电阻为零下 40到140摄氏度。热电阻和热电偶一样的区分类型，但是他却不需要补偿导线，而且比热点偶便宜。

正常情况下热电阻测温系统的组成？

（1）热电阻测温系统一般由热电阻、连接导线和显示仪表等组成。必须注意以下两点：

　　①热电阻和显示仪表的分度号必须一致

　　②为了消除连接导线电阻变化的影响，必须采用三线制接法。

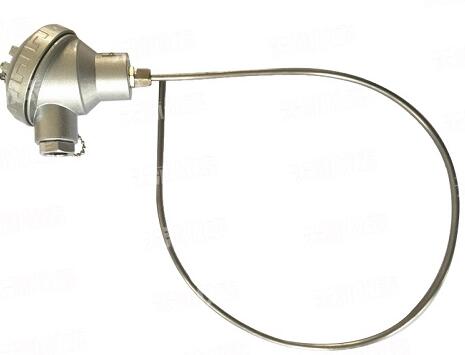

（2）铠装热电阻 铠装热电阻是由感温元件（电阻体）、引线、绝缘材料、不锈钢套管组合而成的坚实体，它的外径一般为φ2~φ8mm，小可达φmm。 与普通型热电阻相比，它有下列优点：

　　①体积小，内部无空气隙，热惯性上，测量滞后小；

　　②机械性能好、耐振，抗冲击；

　　③能弯曲，便于安装

　　④使用寿命长。

（3）端面热电阻

　　端面热电阻感温元件由特殊处理的电阻丝材绕制，紧贴在温度计端面。它与一般轴向热电阻相比，能更正确和快速地反映被测端面的实际温度，适用于测量轴瓦和其他机件的端面温度。

（4）隔爆型热电阻

　　隔爆型热电阻通过特殊结构的接线盒，把其外壳内部爆炸性混合气体因受到火花或电弧等影 电阻体的断路修理必然要改变电阻丝的长短而影响电阻值，为此更换新的电阻体为好，若采用焊接修理，焊后要校验合格后才能使用。
