市场上铠装热电阻的结构特点有哪些? 日期:2018-06-28 作者:翊成网络z 点击:

  热电阻(thermal resistor)是中低温区常用的一种温度检测器。热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的。它的主要特点是测量精度高,性能稳定。其中铂热电阻的测量精确度是高的,它不仅广泛应用于工业测温,而且被制成标准的基准仪。工业装配热电阻大都由纯金属材料制成,目前应用多的是铂和铜,此外,现在已开始采用镍、锰和铑等材料制造热电阻。金属热电阻常用的感温材料种类较多,常用的是铂丝。工业测量用金属热电阻材料除铂丝外,还有铜、镍、铁、铁—镍等。

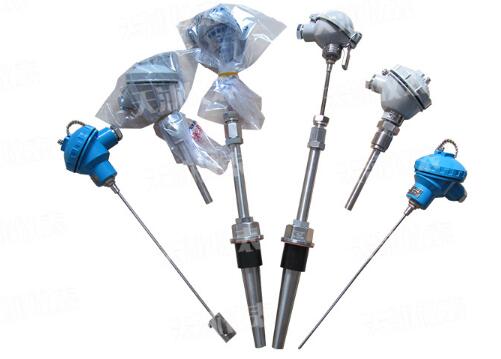

铠装热电阻规格

主要种类:

普通型热电阻

  从热电阻的测温原理可知,被测温度的变化是直接通过热电阻阻值的变化来测量的,因此,热电阻体的引出线等各种导线电阻的变化会给温度测量带来影响。

铠装热电阻

  铠装热电阻是由感温元件(电阻体)、引线、绝缘材料、不锈钢套管组合而成的坚实体,它的外径一般为φ2--φ8mm,小可达φmm。

与普通型热电阻相比,它有下列优点:

  1、体积小,内部无空气隙,热惯性上,测量滞后小;

  2、机械性能好、耐振,抗冲击;

  3、能弯曲,便于安装;

  4、使用寿命长。

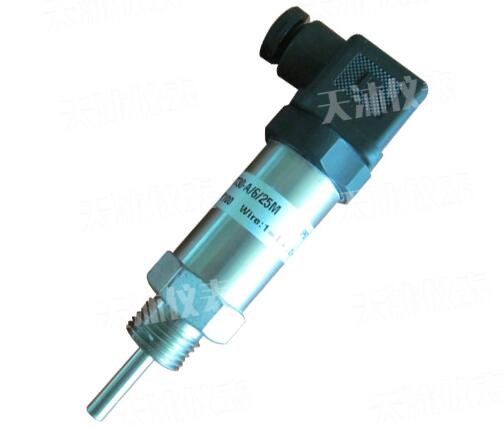

铠装热电阻型号

端面热电阻

  端面热电阻感温元件由特殊处理的电阻丝材绕制,紧贴在温度计端面。它与一般轴向热电阻相比,能更正确和快速地反映被测端面的实际温度,适用于测量轴瓦和其他机件的端面温度。

隔爆型热电阻

  隔爆型热电阻通过特殊结构的接线盒,把其外壳内部爆炸性混合气体因受到火花或电弧等影响而发生的爆炸局限在接线盒内,生产现场不会引超爆炸。隔爆型热电阻可用于Bla--B3c级区内具有爆炸危险场所的温度测量。

  热电阻通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从-200℃至+600℃范围内的液体、蒸汽和气体介质及固体表面的温度。

  (1)端面热电阻:端面热电阻感温元件由特殊处理的电阻丝缠绕制成,紧贴在温度计端面。它与一般轴向热电阻相比,能更正确和快速地反映被测端面的实际温度,适用于测量表面温度。

  (2)WZ系列装配热电阻:通常由感温元件、安装固定装置和接线盒等主要部件组成,具有测量精度高,性能稳定可靠等优点。实际运用中以Pt100铂热电阻运用为广泛。

  (3)隔爆型热电阻:隔爆型热电阻通过特殊结构的接线盒,把接线盒内部爆炸性混合气体因受到火花或电弧等影响而发生的爆炸局限在接线盒内,生产现场不会引起爆炸。

  (4)WZPK系列铠装铂热电阻:铠装热电阻是由感温元件、引线、绝缘材料、不锈钢套管组合而成的坚实体,它有下列优点:体形细长,热响应时间快,抗振动,使用寿命长等优点。
