耐磨热电偶的主要结构类型有哪些？ 日期：2026-01-21 作者：翊成网络z 点击：

在工业测温领域，热电偶凭借其结构简单、响应较快、测温范围广、可远程传输信号等优势，成为高温、腐蚀性、高压等恶劣环境下温度测量的核心器件。然而，当测温对象伴随高速颗粒冲刷、强磨损、强腐蚀或高振动时，普通热电偶的保护套管与敏感接点极易在短时间内失效，导致测温失准甚至设备损坏。为解决这一问题，耐磨热电偶应运而生——它在材料选择、结构设计与制造工艺上进行针对性优化，以提升在磨蚀性工况下的使用寿命与测量稳定性。耐磨热电偶的结构类型，并非单一模式，而是依据工况特点与防护需求演化出的多种形态，每种结构都在“耐磨性、传热效率、安装适配性、响应速度”之间寻求出色平衡。

一、按保护套管材料与结构分类

保护套管是耐磨热电偶抵御外部磨蚀的首道屏障，其材料与几何结构直接决定了耐磨性能的上限。

金属陶瓷复合套管结构是常见的一类。它通常以金属（如不锈钢、耐热钢）为基体，在内壁或整体掺入陶瓷颗粒（如氧化铝、碳化硅、氮化硅）形成复合层。金属提供良好的机械强度与导热性，陶瓷则赋予极高的硬度与耐颗粒冲刷能力。结构上，有的采用“金属外套管+陶瓷内衬”的嵌套式，利用金属外壳抵御整体冲击，陶瓷内衬直面高速颗粒；有的则采用整体烧结或离心浇铸的复合管材，使金属与陶瓷形成冶金结合，减少界面脱落风险。这类结构的优点在于兼顾导热与耐磨，但陶瓷脆性要求在安装与使用避免剧烈热震与机械撞击。

整体烧结陶瓷套管结构则以单一或多种陶瓷材料经高温烧结成形，典型如重结晶氧化铝、碳化硅或赛隆（SiAlON）陶瓷管。其硬度极高，化学惰性强，可耐受强腐蚀与高温氧化环境，对高速颗粒的冲蚀具有优异抵抗力。但因陶瓷导热系数相对较低，响应速度较金属套管慢，且抗热震性有限，需控制温度变化速率。结构上常配合锥形或阶梯形设计，在易磨损段加厚壁厚，延长寿命。

硬质合金套管结构以钨钴类（如YG8、YG15）或其他金属陶瓷硬质合金为材质，通过粉末冶金成型。其硬度仅次于陶瓷，但韧性优于陶瓷，抗冲击性能更好，适合兼有磨蚀与机械冲击的工况。结构上多为整体管材，有时在端部焊接耐磨合金头以增强局部防护。硬质合金的导热性优于陶瓷，响应较快，但成本较高，且在某些强腐蚀介质中不如陶瓷稳定。

堆焊耐磨合金套管结构是在金属基管（如耐热钢）表面通过等离子堆焊或电弧堆焊形成一层耐磨合金层（如铬钼合金、镍基合金）。这种结构保留了基管的导热与韧性，表面合金层硬度高、耐磨损，且可通过调整堆焊材料适应不同腐蚀环境。结构上可分整体堆焊或局部（端部）堆焊，后者在保证耐磨的同时减轻重量与成本。其优点是制造灵活，可修复，但堆焊层与基体的结合强度及均匀性需严格控制，避免剥落。

二、按敏感元件与套管结合方式分类

耐磨热电偶的敏感元件（偶丝）与保护套管的结合方式，影响传热路径与响应特性，也关系到耐磨结构的完整性。

装配式结构指偶丝与绝缘瓷珠、补偿导线等在套管内部现场组装或工厂预制后插入套管，套管前端通过焊接或螺纹连接形成封闭腔体。这种结构便于更换偶丝或修复，但内部装配间隙与密封性对耐磨与防渗漏要求高，需在制造时充填耐高温绝缘导热材料并严格密封，防止磨蚀颗粒侵入或气体渗入导致偶丝劣化。

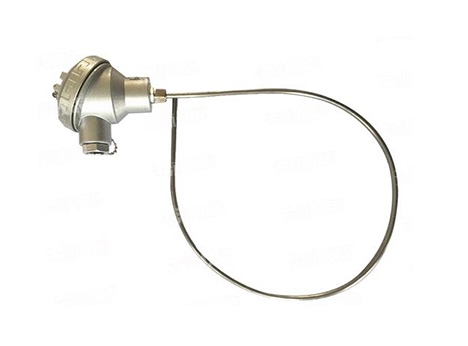

铠装式结构将偶丝、绝缘材料与金属保护套管通过整体拉拔工艺制成细长的铠装电缆，再在端部通过特殊处理形成测量端。在耐磨应用中，可在铠装套管外再覆耐磨护套，或直接使用耐磨材料制成的铠装套管（如耐磨不锈钢、高温合金）。铠装结构整体性好，抗震性强，响应快，但外层耐磨护套的固定与密封需专门设计，避免护套与内部铠装间产生相对运动导致磨损加剧。

焊接密封式结构多见于需要极高气密性与耐压的场合。敏感元件与套管端部通过焊接形成永久密封，内部充填保护气体或干燥剂，杜绝外部磨蚀介质与湿气进入。焊接密封常与整体陶瓷或硬质合金套管结合，在端部形成坚实的耐磨测量端，适合高压、强腐蚀且不允许泄漏的环境。

三、按耐磨结构的形态与布局分类

为适应不同流场与颗粒冲击角度，耐磨热电偶在套管端部及易损段发展出多样的形态设计。

端部加厚型结构是常见的布局，在套管正对来流或颗粒冲刷的一侧端部增加壁厚，甚至加工成半球形、圆锥形或楔形。这种结构使磨损集中在加厚段，延长主体部分的寿命，并可通过更换端部耐磨头实现快速修复。

螺旋槽或沟槽型结构在套管外壁加工出螺旋形或环形沟槽，改变颗粒冲刷路径与接触时间，减少直接冲击强度，同时可增加散热表面积。这种设计在兼顾耐磨的同时有利于降低热阻，但加工复杂，对材料强度要求高。

分段式可更换耐磨头结构将耐磨头与主体套管设计为可拆卸连接（如螺纹、法兰或卡套），耐磨头采用更高硬度或更耐特定介质的材料制成。当耐磨头磨损失效时，只需停机更换头部，不必整体更换热电偶，显著降低维护成本。这种结构对连接密封与同轴度要求严格，以保证测温准确性。

整体流线型结构通过优化套管外形，使其与流体流向贴合，减少涡流与冲击死角，从而降低局部磨损速率。流线型设计常与数值模拟结合，针对不同工况定制外形，兼顾低阻与耐磨。

四、按特殊工况的功能集成分类

在一些极端或特殊应用中，耐磨热电偶的结构还会集成其他防护或功能设计。

防振结构在套管与安装法兰间加入弹性元件或减振支架，吸收设备振动能量，防止偶丝因疲劳断裂或套管因共振磨损加剧。

多段复合耐磨结构在同一支热电偶的不同区段使用不同材料，例如在根部用韧性好的金属管传输，中段用硬质合金抗冲蚀，端部用陶瓷抗磨粒冲刷，实现性能与成本的优化分布。

可伸缩或可调节结构允许测量端在一定范围内伸缩或偏转，以适应不同安装位置或磨损后调整测量点，保持准确测温位置。

结语

耐磨热电偶的主要结构类型，是从材料、结合方式、形态布局到功能集成的多维度创新成果。金属陶瓷复合、整体陶瓷、硬质合金、堆焊合金等套管材料与结构，分别应对不同硬度、温度与腐蚀等级的磨蚀环境；装配式、铠装式、焊接密封式等结合方式，在可维护性、响应性与密封性上各有侧重；端部加厚、螺旋槽、可更换头、流线型等形态设计，则从流场与磨损机理出发优化寿命；防振、复合段、可伸缩等功能集成，进一步扩展了其在复杂工况下的适用性。理解这些结构类型的特性与适用边界，有助于在选型与设计时精准匹配工况需求，使耐磨热电偶在严酷环境中既“测得准”又“活得久”，为工业过程的安全与高效运行提供可靠的温度感知保障。
