侧装式与顶装式磁翻板液位计有何区别？ 日期：2026-01-14 作者：翊成网络z 点击：

在工业过程测量领域，磁翻板液位计因结构直观、可靠性高、无需外部电源即可实现就地显示，并能通过磁耦合实现远传信号输出，被广泛应用于储罐、塔器、槽罐等设备的液位监测。根据安装位置与取源方式的不同，磁翻板液位计主要分为侧装式与顶装式两大类。这两种形式在工作原理上同属磁耦合浮力指示，但在结构布局、适用工况、安装要求、可视性与维护便利性等方面存在显著差异。充分认识它们的区别，有助于在工程设计和设备选型中作出更契合现场条件的决策，确保液位测量的准确性、稳定性与长期可用性。

一、基本原理的共性

无论是侧装式还是顶装式，磁翻板液位计的核心原理均是利用浮子内的永磁体与液位计筒体外侧磁翻板（或磁翻柱）之间的磁耦合作用。浮子随液位升降而移动，内部的磁钢使对应位置的翻板翻转，以不同颜色显示液位的高度。这种设计无需外部电源驱动显示部分，耐振动、抗干扰能力强，且可配合干簧管或变送器实现远程电信号输出。

两者的差异主要体现在浮子与筒体的布置方位、安装接口的方位以及由此衍生的结构适配性。

二、结构与安装方位的差异

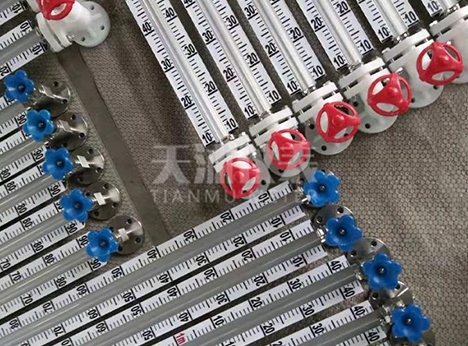

侧装式磁翻板液位计的筒体通常垂直安装于容器的侧壁，通过法兰或螺纹接口与被测容器连通，筒体内部浮子套在中心导杆上，随液面升降。其取源口在容器侧面，液位计主体与容器壁平行或呈一定夹角固定。这种布置方式直观地将液位计安装在便于观察和维护的位置，尤其适合容器侧面有足够空间且视线可及的场合。

顶装式磁翻板液位计的筒体则从容器顶部垂直向下插入，安装接口位于容器顶部，筒体下端一般悬空或设有限位，浮子在筒内随液位升降。这种布置常用于容器顶部空间充足而侧面不便开孔或无法安装的情况，例如密闭储罐顶部人孔附近、地下槽罐顶部开口或侧面结构受限的设备。

三、适用工况与空间限制的对比

侧装式的优势在于安装与观察方便，液位计主体位于容器外侧，维护、更换翻板或检查浮子状态时无需进入容器内，也便于在日常巡检中直接读取液位。对于需要频繁观察或多人协同操作的场合，侧装式更利于视线通达与操作安全。但它要求在容器侧壁开设连通孔，并具备安装法兰或螺纹接口的条件，对于已经建成的容器或侧面结构复杂、空间狭窄的设备，改造与安装难度较大。

顶装式则解决了侧面无法开孔的问题，只需在容器顶部设置接口即可，这对于某些高压容器、特殊材料容器或结构不允许侧壁开孔的场合是唯一可行的磁翻板式液位测量方案。但顶装式的筒体深入容器内部，若容器较深，浮子行程较长，筒体需具备足够的长度与刚度，否则易受液体流动或搅拌影响产生晃动。此外，顶装式的可视部分仍在容器外侧顶部，若设备较高或周围有遮挡，观察便利性会受影响。

四、对介质特性与流动状态的适应

侧装式液位计筒体与容器侧面连通，液流进入筒体的过程相对平稳，尤其在容器内有搅拌或进出料扰动时，筒体可作为稳流腔减少波动对浮子的直接影响。但如果容器液位变化剧烈或存在严重沸腾、泡沫，筒体内的液位波动仍会传递到浮子，需在安装时考虑导杆阻尼或选用适当配重的浮子以提高稳定性。

顶装式液位计直接从顶部插入，筒体入口位于液面之上，液体需沿筒壁流入，若液体表面有较多泡沫或黏稠度大，可能影响浮子的自由升降。对于易挥发的液体，顶装式筒体上口需考虑密封与通气平衡，防止形成负压或过压影响浮子运动。在搅拌强烈的容器内，顶装式筒体有时需加装防旋流隔板或导流罩，避免液体旋转带动浮子偏摆导致指示不准。

五、可视性与维护的差异

侧装式因液位计主体与容器平行布置，翻板显示面板通常位于人眼平视或稍低位置，观察直观，维护更换部件时只需在操作面一侧进行，不必攀爬或借助高处作业平台。对于需要频繁校准或检查的场合，这种便利性显著减少维护时间与安全风险。

顶装式的显示面板位于容器顶部附近，若设备高大或周围环境复杂，可能需要仰视或借助梯台才能看清液位，这在日常巡检中不如侧装式便捷。维护时如需拆检浮子或导杆，可能需要从顶部人孔或开口操作，对于密闭或高温设备，维护的隔离与安全措施更复杂。不过，顶装式在更换显示单元或磁感应部件时，一般不影响容器侧面的其他接口与功能。

六、安装接口与密封要求

侧装式在安装时需保证法兰或螺纹接口的密封可靠，避免因接口泄漏影响容器运行。对于高压或腐蚀性介质，需选用与容器接口匹配的压力等级与耐腐蚀材料，并确保液位计筒体与容器内部介质相容。

顶装式的顶部接口同样需满足压力与密封要求，且要考虑筒体与容器顶部开孔的相对位置，防止液体溢出或气体逸散不畅。在低温或易结晶介质工况下，顶装式筒体上口需设计防凝液或伴热措施，避免浮子运动受阻。

七、量程与浮子设计的考量

侧装式液位计的量程由筒体有效长度决定，安装位置选定后，量程调整余地较小，需在订货前准确提供容器液位范围。浮子直径与密度需匹配介质特性，确保在低液位仍能浮起，在高液位不至顶死。

顶装式液位计因筒体从顶部插入，量程等于筒体浸入液面的长度，设计时需考虑浮子在全量程内的活动空间与限位保护，尤其在容器高度大时，筒体过长会增加刚度要求与安装难度。有时需分段安装或采用伸缩式筒体结构以适应不同液位范围。

八、信号远传与附件兼容

两种形式的磁翻板液位计均可内置磁感应元件，配合干簧管或霍尔传感器实现4~20mA等标准信号远传，也可与液位开关联动实现报警或联锁。侧装式因结构外露面大，信号引出与接线较为方便；顶装式在顶部接线需考虑防水、防腐蚀与机械保护，有时需加装接线盒或密封接头。

在需要保温或伴热的场合，侧装式可在筒体外加装保温层与伴热夹套；顶装式则需在顶部接口与筒体上部考虑保温伴热，防止介质在筒体内凝结或冻结影响浮子运动。

九、综合选型建议

在选择侧装式或顶装式磁翻板液位计时，应优先考虑容器的结构特点与开孔可能性：侧面可开孔且空间充裕时，侧装式在安装、观察与维护上优势明显；侧面无法开孔或空间受限时，顶装式是唯一可行方案。其次考虑介质特性：易沸腾、高粘度或有严重泡沫的介质在顶装式中需采取稳流措施；搅拌强烈的容器需评估筒体防旋流设计。再者考虑操作与维护习惯：频繁巡检与就地读数的场合倾向侧装式，顶部集中操作或空间布置限制时可接受顶装式。

在量程与精度要求方面，两者均可满足常规工业液位测量，但需在设计阶段准确提供介质密度、操作压力与温度范围，以便合理选择浮子与筒体材质，确保全量程内可靠工作。

结语

侧装式与顶装式磁翻板液位计在基本原理上同源，均依靠磁耦合实现直观可靠的液位显示与远传，但在结构布置、安装方式、适用工况、可视性与维护便利性上存在明显区别。侧装式长于观察与维护便捷，适合侧面可开孔且空间允许的场合；顶装式则突破侧面安装限制，适用于顶部开孔、侧面结构受限的设备。理解二者的差异与适配条件，结合工艺需求与现场实际进行综合选型，才能充分发挥磁翻板液位计的优势，为工业过程的安全、稳定与高效运行提供可靠的液位监测保障。
