工业装配热电阻的主要组成部分和结构是什么？ 日期：2026-01-07 作者：翊成网络z 点击：

在工业过程温度测量领域，热电阻是一种基于导体或半导体的电阻值随温度变化而变化的特性来进行测温的传感器。与热电偶相比，它具有测量精度高、性能稳定、复现性好等优点，尤其在测量中低温（-200℃至500℃范围）时表现突出。工业装配热电阻，顾名思义，是指按照一定工艺和标准，将热电阻感温元件及相关部件装配成可直接应用于工业现场的成品器件。其结构和组成并非单一元件的简单堆砌，而是一个经过精心设计、旨在实现可靠测量、方便安装与长期稳定运行的整体系统。深入理解其组成部分与结构，对于正确选型、安装和运维至关重要。

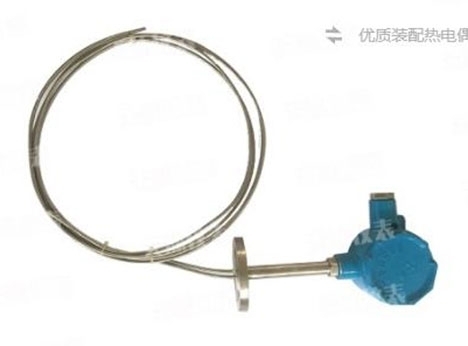

一、 核心感温元件：温度测量的“心脏”

感温元件是整个热电阻的基石，它直接与被测对象接触，感知温度变化并将其转化为电阻信号。其性能从根本上决定了热电阻的精度、稳定性和测温范围。

1. 电阻体材料

工业上常用的电阻体材料是纯金属，其中铂（Pt）和铜（Cu）较为普遍。铂电阻体因其物理化学性质稳定、抗氧化能力强、测温范围宽而成为主流选择，常见的型号有Pt100、Pt1000等，其数字代表在0℃时的标准电阻值。铜电阻体成本较低，在测温范围和精度要求不高的场合仍有应用，但其易被氧化，限制了其在高温或氧化性气氛中的使用。

2. 线材与结构形式

电阻体材料被制成特定形状的导线或薄膜。

线绕式：这是传统的结构形式。将高纯度的铂丝或铜丝缠绕在具有特定几何形状的绝缘骨架上。常见的骨架形状有平板形、圆柱形和螺旋形。为了减小电感的影响和提高响应速度，有时会采用双线绕或无感绕法。线绕式的优点是技术成熟、性能稳定；缺点是在高温下长期使用，由于金属的热胀冷缩，可能导致绕丝间距变化，从而产生附加电阻，对精度有细微影响。

薄膜式：在陶瓷基片上通过真空沉积或溅射等工艺形成一层极薄的金属电阻膜，再经过光刻、刻蚀等步骤制成所需的电路图案。薄膜式结构体积小、热响应速度快、易于批量生产，且成本相对较低，在现代工业仪表中应用日益广泛。

3. 引出线

从电阻体两端引出的导线称为引出线，其作用是将电阻信号传输到后续的测量电路。引出线的材质、数量和连接方式直接影响测量的准确性。为了防止引线电阻和环境温度变化对测量结果造成干扰，工业热电阻普遍采用三线制或四线制的连接方式，这将在后续接线盒部分详述。

二、 绝缘骨架与填充材料：稳定与保护的“骨架”

感温元件并非独立存在，它通常被封装在绝缘骨架内，并可能填充有保护性材料，以确保其电气绝缘性和机械稳定性。

1. 绝缘骨架

骨架的主要作用是固定电阻体，并保证其各部分之间以及与外部金属护套之间有良好的电气绝缘。常用的骨架材料应能耐受工作温度且具有良好的绝缘性能。对于中低温应用，多用陶瓷（如氧化铝、滑石瓷）；在高温或有强烈振动的场合，则可能采用石英、云母或特殊工程塑料。骨架的形状设计不仅服务于绝缘，也影响着热电阻的热响应特性和机械强度。

2. 填充材料

在一些结构（特别是早期的或特殊用途的装配式热电阻）中，电阻体与骨架之间的空隙会填充粉末状的绝缘材料，如石英砂、氧化铝粉末等。这些材料起到进一步固定电阻体、增强散热均匀性、提高抗震性能的作用。在现代紧凑型装配热电阻中，随着薄膜技术和微型化封装的发展，显性的填充材料已不常见，但其功能已被整合到整体的结构设计中。

三、 保护套管：直面现场的“铠甲”

工业现场环境复杂，可能存在高压、腐蚀、冲刷、振动等不利因素。保护套管（或称保护管）就是热电阻感温元件与外界环境之间的首道，也是重要的一道物理屏障。

1. 材质选择

保护套管的材质需根据被测介质的化学性质、温度、压力和流速等因素综合选定。常见的材质包括：

不锈钢：如304、316L等，因其良好的耐腐蚀性、机械强度和性价比，应用广泛。

高温合金：如Inconel 600、310S等，用于高温氧化或渗碳性气氛。

特种金属：如钛合金用于强腐蚀环境，哈氏合金用于还原性酸和氯化物环境。

非金属：如陶瓷、石英玻璃，用于高温且有强腐蚀性介质的场合，但其机械强度较低。

2. 结构形式

保护套管的结构形式多样，常见的有直形、锥形（矛形）、阶梯形等。其外形设计需考虑如何顺利插入被测介质，以及如何优化传热效率。例如，锥形尖端可以减小对被测介质流动的扰动，并加快响应速度。套管的壁厚、内径和长度也都是根据具体的压力、温度和响应时间要求进行设计的。

四、 接线盒：信号整合与分配的“枢纽”

接线盒是热电阻的一个关键组成部分，它为感温元件的引出线提供了连接、固定和保护的场所，并将信号引出到测量回路中。

1. 盒体与防护

接线盒通常由铝合金、不锈钢或工程塑料制成，具有一定的机械强度。其出线孔配有密封件（如格兰头、电缆接头），并具备一定的防护等级（如IP54、IP65），可以防止现场的灰尘、水汽或溅射液体侵入，保护内部电气连接的可靠性。

2. 内部连接与引线制式

接线盒内部有接线端子排，用于将热电阻的引出线与外接电缆连接起来。这里引出了工业热电阻为消除引线电阻影响而采用的三线制和四线制接法。

三线制：从电阻体的一端引出一根公共线，另一端引出两根线。这两根线分别连接到电桥的一个相邻臂上，通过电路的巧妙设计，可以使两根引线的电阻在电桥平衡时相互抵消，从而基本消除引线电阻带来的测量误差。这是工业现场常见的一种接法。

四线制：从电阻体的两端各引出两根独立的线。这两对线分别用于提供恒定的激励电流和测量产生的电压降。由于电压测量回路的高输入阻抗，引线上的电流极小，其电阻上的电压降可以忽略不计，因此可以完全消除引线电阻和接触电阻的影响，实现更高精度的测量。四线制通常用于实验室或要求苛刻的精密测量场合。

五、 其他附件：提升适应性的“辅件”

除了上述核心部分，工业装配热电阻还可能根据需要配备一些附件，以增强其在特定环境下的适应能力。

1. 安装固定装置

为了方便将热电阻安装在管道、设备上，通常会配备各种形式的安装法兰、螺纹接头（如M20×1.5、G1/2"）、焊接底座或卡套。这些附件确保了热电阻与被测对象的可靠热接触和机械稳固。

2. 冷端补偿与一体化结构

虽然热电阻本身不需要冷端补偿（这与热电偶不同），但很多工业装配热电阻会直接与温度变送器模块集成在一起，构成一体化的温度变送器。变送器将微弱的电阻信号转换为标准的电流（如4-20mA）或电压信号，并可以进行线性化、冷端补偿（指环境温度对电子元件的影响）和信号放大，再通过两线制或三线制电缆进行远距离传输，大大简化了现场布线，提高了抗干扰能力。

综上所述，工业装配热电阻是一个由感温元件、绝缘骨架、保护套管、接线盒及多种附件构成的有机整体。从核心的电阻体到直面环境的铠甲，再到负责信号处理的枢纽，每一个组成部分都承担着特定的功能，它们协同工作，共同实现了将温度物理量可靠、准确地转换为可传输、可处理的电信号的全过程。理解这一复杂而精巧的结构，有助于我们更深刻地认识其工作原理，并在实际应用中更好地发挥其效能。
