端面热电阻的测量范围与精度可达多少？ 日期：2026-01-28 作者：翊成网络z 点击：

在工业温度测量领域，热电阻凭借稳定性好、线性度佳和抗干扰能力强等优势，被广泛应用于各类设备和工艺环境的温度监测与控制。端面热电阻作为热电阻的一种特殊结构形式，其感温元件被布置在探头的端面，可直接与被测物体表面接触，从而实现快速响应和高空间分辨率的温度检测。理解其测量范围与精度可达水平，需要从测温原理、材料特性、结构设计、制造工艺及应用环境影响等多维度进行分析，才能全面把握其性能边界与实际使用潜力。

一、端面热电阻的工作原理与结构特点

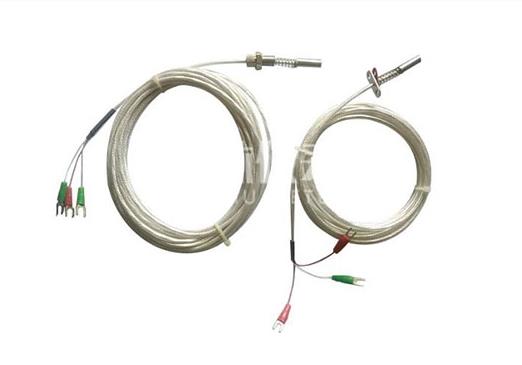

热电阻的测温基于金属或半导体的电阻随温度变化的特性。常见材料有铂、铜、镍等，其中铂电阻因化学稳定性高、重现性好而成为主流，尤其在需要较高精度和宽测量范围的场合。端面热电阻的结构特点是把感温元件（通常是铂丝绕制或薄膜沉积而成的电阻体）安置在探头前端面，并通过导热良好的金属基体与待测表面紧密接触，使被测物体的表面温度能够迅速传递到感温元件，实现近似表面温度的测量。

与普通插入式或埋入式热电阻相比，端面型的优势在于响应速度快、对狭小空间或曲面表面适应性强，但它也面临接触热阻、环境气流散热、安装压力与材料匹配等影响因素，这些都会对测量范围与精度产生作用。

二、测量范围的影响因素与可达区间

端面热电阻的测量范围由其感温材料的物理极限、结构耐受能力及封装防护性能共同决定。

材料本身的可用温域是基础条件。以铂热电阻为例，工业上常见的 Pt100、Pt500、Pt1000 等型号，在-200℃至+850℃区间内具有可重复且稳定的电阻—温度关系。这一温域覆盖了绝大多数工业过程，从深冷环境的液化气体储存到高温窑炉或热处理设备的表面测温均可涉及。对于特殊应用，经过工艺优化的铂电阻可延伸至约-250℃至+1000℃，但此时需考虑材料在极端低温下的脆性以及在高温下的晶粒长大、污染与漂移问题。

结构耐受能力决定了实际可应用的上下限。端面热电阻的探头需耐受被测表面的温度冲击、热循环及可能的机械压力。例如在高温环境中，探头的外壳、绝缘材料和密封件必须保持化学与机械稳定，否则会因氧化、软化或开裂导致性能失效。在低温环境中，材料需避免脆裂，特别是金属外壳与感温元件的连接部位。通常制造商标定的常规测量范围为-50℃至+400℃或-200℃至+600℃，而特殊设计（如陶瓷封装、特殊合金护套）可拓宽至接近材料极限的温域。

防护与介质适应性也会影响范围。若端面热电阻用于腐蚀性化学环境或高压环境，其护套与封装必须选用耐腐蚀、耐压的材料，而这些材料的耐温能力有时低于感温元件本身，从而形成实际应用的“瓶颈温限”。

综上，常规端面热电阻的测量范围多在-200℃至+600℃之间，特殊定制型可接近-250℃至+850℃甚至更宽，但必须配合相应的结构材料与防护措施才能在工程中安全使用。

三、精度可达水平的决定因素

精度是指测量结果与真实温度的一致程度，常用±℃或±%FS（满量程）表示。端面热电阻的精度受制于材料纯度与分度特性、制造工艺一致性、引线补偿、安装条件及环境条件。

材料与分度特性决定了理论精度上限。国际电工委员会（IEC）对工业铂热电阻规定了标准分度曲线（如ITS-90），高纯度铂制成的 Pt100 在 0℃时标称电阻 100Ω，其温度系数稳定，在-200℃至+850℃内可实现较高线性度。在严格的生产与标定条件下，A级铂热电阻在 0℃附近的基本允许误差可低至 ±(0.15 + 0.002|t|) ℃，B级则为 ±(0.30 + 0.005|t|) ℃（t为实测温度，单位为℃）。这意味着在特定温区，A级精度可优于 ±0.2℃。

制造与标定工艺影响批量一致性。绕制式铂电阻的绕线均匀性、薄膜铂电阻的沉积均匀性及热处理工艺，都会影响电阻值的稳定性与重复性。经过多点标定与老化筛选的产品，可在使用温域内保持较好的一致性，降低批次间的精度差异。

引线补偿与接线方式是实际使用精度的关键环节。端面热电阻常用两线、三线或四线制连接。两线制简单，但引线电阻会直接叠加到测量结果中，引入误差；三线制可消除长距离传输中两根引线的公共电阻影响；四线制则完全消除引线电阻影响，适合高精度测量。因此，要达到较高精度，必须根据接线距离与测量要求选择适当接线方式并进行冷端补偿修正。

安装条件对端面型尤其重要。接触热阻取决于接触压力、表面平整度、导热脂的使用及接触面的温度均匀性。若接触不良，端面感温元件测得的温度会滞后或偏离真实表面温度，这种误差在某些快速变化的工况中会被放大。在高精度应用中，需通过优化安装方式（如弹簧加载、导热界面材料）减小接触热阻，确保热流快速且均匀传递。

环境因素如电磁干扰、温度梯度、气流散热也会影响精度。强电磁场可能干扰电阻测量电路，需采用屏蔽与滤波；在存在明显温度梯度的表面，端面尺寸与位置决定所测位置的代表性，需避免局部辐射或对流引起的偏差。

综合来看，在理想条件下（标准分度、四线制、良好安装、稳定环境），端面铂热电阻的精度可接近其材料与标定等级的理论极限，如在 0℃附近达到 ±0.1℃级别；在常规工业现场，配合三线制与合理安装，也可稳定实现 ±0.3℃至 ±0.5℃的精度水平。若温区远离 0℃，精度会因温度系数项增加而略有下降，但仍可保持较高可靠性。

四、范围与精度的协同考量

测量范围与精度并非独立存在，而是相互制约与协同的。在低温段，电阻变化率较小，要分辨微小温差需更高电路分辨率与更低噪声环境，这提高了实现高精度的难度；在高温段，材料稳定性与封装防护难度增加，允许的绝对误差范围往往放宽。因此制造商通常会根据应用场景，给出在特定温区内的综合精度指标，而非全温域单一数值。

在工程选型时，需首先明确被测对象的温度区间与所需分辨力，再结合安装条件与环境影响评估可实现的精度。例如对表面温度快速变化且要求 ±0.2℃以内精度的场合，应选 A 级铂电阻、四线制、优化接触安装，并确保环境温漂与电磁干扰受控；对高温且精度要求为 ±1℃的过程监控，则 B 级铂电阻配合三线制往往已足够，并可降低成本与复杂度。

五、长期稳定性与校准维护对精度的影响

端面热电阻的精度会随时间因材料老化、污染、机械应力累积而变化。高温下铂电阻可能出现轻微污染导致阻值漂移，机械振动或热循环可能使连接部位产生微应变。因此长期连续使用的仪表需定期校准，通过比对标准温度源修正零点与灵敏度漂移。

维护良好的端面热电阻，在数年使用中可保持其出厂精度等级的绝大部分；忽视维护或工作在恶劣条件下，则精度可能逐步劣化，需缩短检定周期。

结语

端面热电阻的测量范围通常在-200℃至+600℃之间，特殊设计可延伸至接近材料极限的-250℃至+850℃或更高；精度在理想条件下可达 ±0.1℃级别，常规工业应用多在 ±0.3℃至 ±0.5℃范围，具体取决于材料等级、制造工艺、接线方式、安装质量与环境条件。其范围与精度是材料特性、结构耐受、安装优化及信号处理共同作用的结果。理解这些因素及其相互关系，才能在选型与使用中充分发挥端面热电阻的快速响应与高空间分辨率优势，同时确保测量结果的可靠性与稳定性，为工业过程的安全与质量控制提供坚实的数据基础。
