如何正确的选择以及安装双金属温度计？ 日期：2018-07-21 作者：翊成网络z 点击：

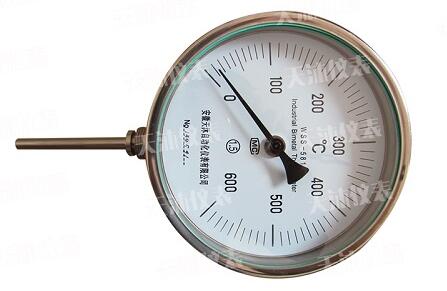

　　双金属温度计是将绕成螺纹旋形的热双金属片作为感温器件，并把它装在保护套管内，其中一端固定，称为固定端，另一端连接在一根细轴上，成为自由端。在自由端线轴上装有指针。当温度发生变化时，感温器件的自由端随之发生转动，带动细轴上的指针产生角度变化，在标度盘上指示对应的温度。

　　对双金属温度计的安装，应注意有利于测温准确，安全可考及维修方便，而且不影响设备运行和生产操作，要满足以上要求，在选择对热电阻的安装部位和插入深度时要注意以下几点：

　　（1）为了使热电阻的测量端与被测介质之间有充分的热交换，应合理选择测点位置，尽量避免在阀门，弯头及管道和设备的死角附近装设热电阻。

　　（2）带有保护套管的端面热电阻有传热和散热损失，为了减少测量误差，铠装热电偶和铠装热电阻应该有足够的插入深度：

　　a、对于测量管道中心流体温度的装配热电阻，一般都应将其测量端插入到管道中心处(垂直安装或倾斜安装)。如被测流体的管道直径是200毫米，那热电阻插入深度应选择100毫米；

　　b、对于高温高压和高速流体的温度测量(如主蒸汽温度)，为了减小保护套对流体的阻力和防止保护套在流体作用下发生断裂，可采取保护管浅插方式或采用热套式热电阻。浅插式的热电阻保护套管，其插入主蒸汽管道的深度应不小于75mm；热套式热电阻的标准插入深度为100mm；

　　c、假如需要测量是烟道内烟气的温度，尽管烟道直径为4m，热电阻插入深度1 m即可；

　　d、当测量原件插入深度超过1m时，应尽可能垂直安装，或加装支撑架和保护套管。

　　在选用双金属温度计时要充分考虑实际应用环境和要求，如表盘直径、精度等级、安装固定方式、被测介质种类及环境危险性等。除此之外，还要重视性价比和维护工作量等因素。此外，双金属温度计在使用过程中应注意以下几点：

　　1、双金属温度计保护管浸入被测介质中长度必须大于感温元件的长度，一般浸入长度大于100mm,0-50℃量程的浸入长度大于150mm，以保证测量的准确性。

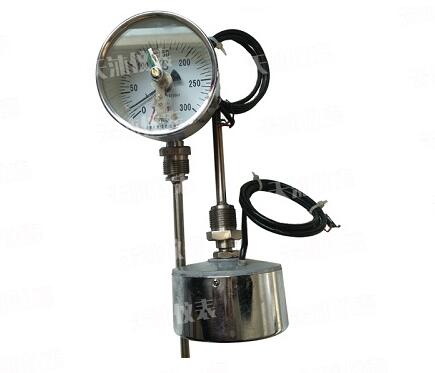

　　2、各类双金属温度计不宜用于测量敞开容器内介质的温度，带电接点温度计不宜在工作震动较大的场合的控制回路中使用。

　　3、双金属温度计在保管、使用安装及运输中，应避免碰撞保护管，切勿使保护管弯曲变型及将表当扳手使用。

　　4、双金属温度计在正常使用的情况下应予定期检验。一般以每隔六个月为宜。电接点温度计不允许在强烈震动下工作，以免影响接点的可靠性。

　　5、仪表经常工作的温度好能在刻度范围的1/3～2/3处。
