热风炉热电偶和铠装热电偶的区别是什么？ 日期：2018-07-20 作者：翊成网络z 点击：

　　铠装热电偶的热电动势将随着测量端温度升高而增长，热电势的大小只和热电偶导体材质以及两端温差有关，和热电极的长度、直径无关。

　　两种不同成份的导体两端经焊接，形成回路，直接测温端叫工作端，接线端子端叫冷端，也称参比端。当工作端和参比端存在温差时，就会在回路中产生热电流，接上显示仪表，仪表上就会指示出热电偶所产生的热电动势的对应温度值。

　　钢铁厂热风炉热电偶钢铁行业的热风炉主要用于给冶炼过程提供热风，拱顶测温热电偶长期运行于1200~1250℃高温，高使用温度可达1280℃，且在送风过程中有较强振动。由于各企业所使用的煤质不同，生产的煤气洁净度也不一样，热风炉在燃烧过程中往往存在硫、磷等化合物，要求热电偶保护套管能够耐高温气流冲刷、颗粒磨损及高温气体腐蚀。传统的防腐热电偶保护套管如钢玉、二硅化钥、普通碳化硅等由于气孔率、高温强度、高温脆性的原因容易导致保护套管脆断、偶丝污染、腐蚀，高温热电偶使用寿命较短，没有可靠的运行周期。镍基高温合金保护套管在有磷化物存在的煤气中使用时高温腐蚀失效时间约20一30小时。我公司在各类热风炉拱顶测温的长期实践中，不断总结经验，应用材料领域的新成果，采用特种SiC 或耐热合金作为外保护管，以刚玉作为内保护管，并对测量端部进行处理，研制成功该种专用防爆热电偶，在有关用户的热风炉拱顶上使用达半年以上。

适用范围及使用温度

　　在煤气含磷化物的的情况下，外层套管采用引进德国技术生产的新型碳化硅保护套管，该产品气孔率近似零。具有高气密性、优异的抗氧化、耐腐蚀能力;极高的硬度，优异的耐磨性;高强度，强度随温度升高而增加。隔绝各种高温有害气体对套管的腐蚀与冲刷，长期使用1420℃左右的工况下。

    在煤气不含磷化物的的情况下，外层套管基体采用耐热合金钢，通过运用达到国际先进的表面处理技术，在金属套管表面形成0.5~1.2mm厚的金属一陶瓷涂层材料。涂层材料具有硬度高(可达HV1450)、致密度高(≥99.5%、气孔率低(<0.5% )、与基体的结合力强(≥75MPa )等特点，具有良好的高温耐磨、耐蚀性能。涂层的热障效应使该保护套管可长期使用于1300℃左右的工况下。

    内层套管采用钢玉保护管，为铂锗偶丝提供洁净的测量环境。热风炉热电偶的内、外套管之间填充高导热性能的陶瓷微粉，减少使用过程中的振动。

　　热风炉热电偶是专为钢铁行业开发研制的，它具有耐高温、抗腐蚀、耐气流冲刷和寿命长等优点。适用于高炉、热风炉的拱顶热风口或热风管等部位的温度测量，也可用于天然气、煤炭、水泥等窑炉的温度测量。

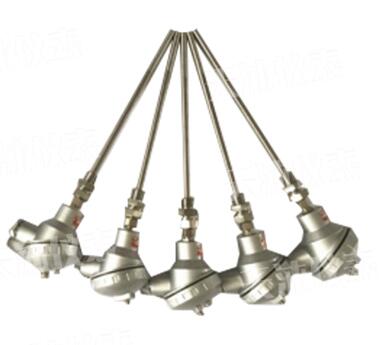

铠装热电偶的结构原理：

　　是由导体、高绝缘氧化镁、外套 1Cr18Ni9Ti不锈钢保护管，经多次一体拉制而成。铠装热电偶产品主要由接线盒、接线端子和铠装热电偶组成基本结构，并配以各种安装固定装置组成。

　　铠装热电偶分绝缘式和接壳式两种。

　　具有能弯曲、耐高压、热响应时间快和坚固耐用等许多优点，它和工业用一样，作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用，同时，亦可以作为的感温元件。它可以直接测量各种生产过程中从0℃~800℃范围内的液体、蒸汽和其气体介质以及固体表面的温度。与相比，铠装热电偶具有可弯曲、耐高压、热响应时间短和坚固耐用等优点。
