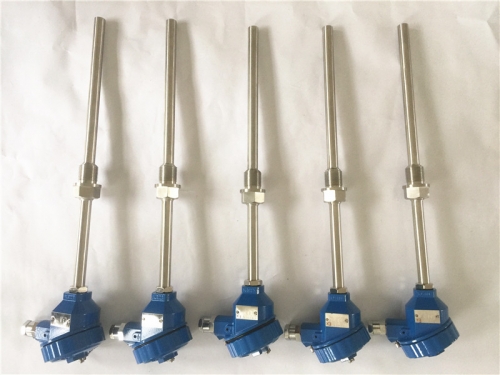

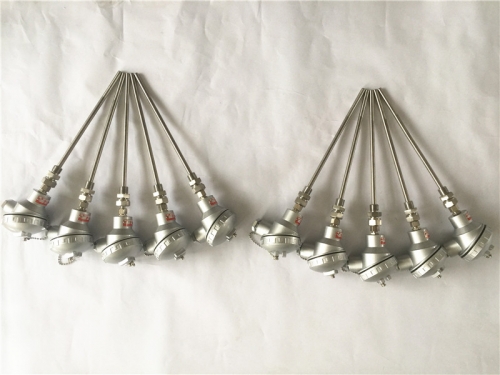

装配式热电偶是测量温度的传感器,常和显示仪表、记录仪表和电子调节器配套使用。
常用热电偶可分为标准热电偶和非标准热电偶两大类。所调用标准热电偶是指国家 标准规定了其热电势与温度的关系、允许误差、并有统一的标准分度表的热电偶,它有与装配热电阻配套产品的显示仪表可供选用。非标准化热电偶在使用范围或数量级上均不及标准化热电偶,一般也没有统一的分度表,主要用于某些特殊场合的测量。
标准化热电偶 我国从1988年1月1日起,热电偶和热电阻全部按IEC国际标准生产,并指定S、B、E、K、R、J、T七种标准化热电偶为我国统一设计型热电偶,实际热电偶的种类为:13种。
基于赛贝克(seeback)效应,即两种不同成分的导体两端经焊接、形成回路,直接测温端叫测量端,接线端子端叫参比端。当测量端和参比端存在温差时,就会在回路中产生热电流,接上显示仪表,仪表上就指示出热电偶所产生的热电流,接上显示仪表,仪表上就指示同热电偶所产生的热电动势的温度值。
热电偶的热电动势将随着测量端温度升高而增长,热电动势的的大小只和热电偶导体材质以及两端温差有关,和热电极的长度、直径无关。装配式热电偶主要由接线盒、保护管、绝缘套管、接线端子、热电极组成基本结构,并配以各种安装固定装置组成。
铠装热电偶装配热电阻产品的工作原理是,两种不同成份的导体两端经焊接,形成回路,直接测温端叫工 作端,接线端子端叫冷端,也称参比端。当工作端和参比端存在温差时,就会在回路中产生热电 流,接上显示仪表,仪表上就会指示出热电偶所产生的热电动势的对应温度值。 铠装热电偶的热电动势将随着测量端温度升高而增长,热电动势的大小只和热电偶导体材质以及两端温差有关,和热电极的长度、直径无关。
