怎样正确理解铠装热电偶铠装热电阻的工作原理呢？ 日期：2018-05-03 作者：http://www.z-1.net.cn/ 点击：

由于铠装热电偶的材料一般都比较贵重（特别是采用贵金属时），而测温点到仪表的距离都很远，为了节省铠装热电偶材料，降低成本，通常采用补偿导线把铠装热电偶的冷端（自由端）延伸到温度比较稳定的控制室内，连接到仪表端子上。必须指出，热电偶补偿导线的作用只起延伸热电极，使铠装热电偶的冷端移动到控制室的仪表端子上，它本身并不能消除冷端温度变化对测温的影响，不起补偿作用。因此，还需采用其他修正方法来补偿冷端温度t0≠0℃时对测温的影响。 在使用铠装热电偶补偿导线时必须注意型号相配，极性不能接错，补偿导线与铠装热电偶连接端的温度不能超过100℃。

工业装配热电阻是用两种不同成份的导体焊接在一起，两端温度不同时，在回路中就会有热电势产生，因此势电偶是通过测量电势从而测量温度的一种感温原件，它是一种变换器，它能将温度信号转变为电信号再由显示仪表显示出来。

热电偶测量温度的基本原理是热电效应，将两种不同成份的金属导体首尾相连接成闭合回路，如两接点的温度不等，则在回路中就会产生热电动势，形成热电流，这就是热电效应。热电偶就是将两种不同的金属材料一端焊接而成，焊接的一端叫做测量端，未焊接的一端叫做参考端，参考端在使用时通常恒定在一定的温度(如00C)当对测量端加热时，在接点处有热电势产生。如参考端温度恒定，其热电势的大小和方向只与两种金属材料的特性和测量端的温度有关，而与势电偶的精细和长短无关。当测量端的温度改变后，势电势也随之改变，并且温度和热电势之间有一固定的函数关系，利用这个关系就可以测量温度。优质装配热电阻

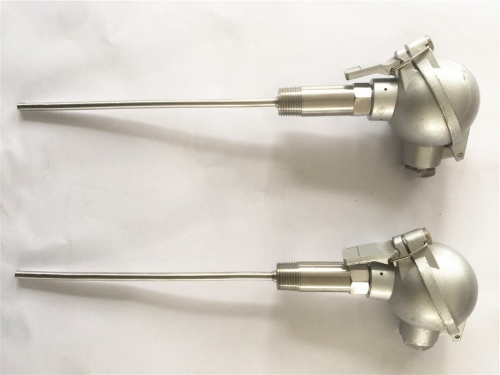

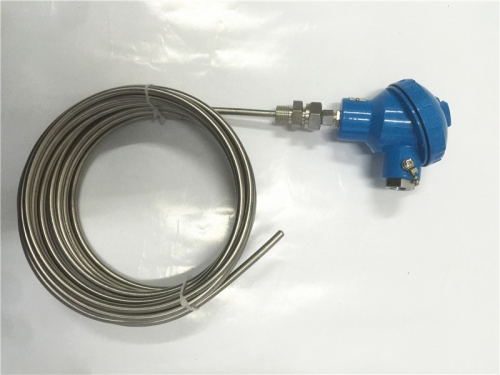

铠装热偶电极是两种不同成份的导体两端经焊接，形成回路，直接测温端叫工作端，接线端子端叫冷端，也称参比端。当工作端和参比端存在温差时，就会在回路中产生热电流，接上显示仪表，仪表上就会指示出热电偶所产生的热电动势的对应温度值。铠装热电偶的热电动势将随着测量端温度升高而增长，热电动势的大小只和热电偶导体材质以及两端温差有关，和热电极的长度、直径无关。铠装热电偶的结构原理是，是由导体、高绝缘氧化镁、外套不锈钢保护管，经多次一体拉制而成。铠装热电偶产品主要由接线盒、接线端子和铠装热电偶组成基本结构，并配以各种安装固定装置组成。 装配热电阻厂家
