多声道超声流量计如何进行校准维护？ 日期：2025-05-28 作者：翊成网络z 点击：

一、多声道超声流量计概述与校准必要性

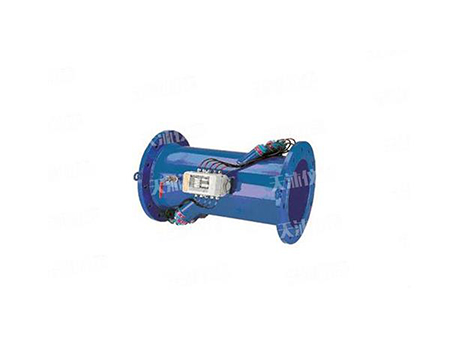

多声道超声流量计（Multichannel Ultrasonic Flow Meter）是一种基于超声波传播时间差原理的高精度流量测量仪表，通过多个超声波换能器（通常为4 - 16声道）在管道内形成交叉声路网络，实时测量流体流速分布。其核心优势在于无接触式测量、宽量程比（通常可达1:1000）、抗干扰能力强，广泛应用于石油、化工、电力、水务等行业的贸易计量与过程控制。

校准维护是保障流量计长期稳定运行的关键环节。根据国际电工委员会（IEC）61094标准，超声流量计的测量误差会随时间推移因机械磨损、电子元件老化、结垢附着等因素逐渐累积，未经校准的仪表在运行3 - 5年后可能出现±3%以上的偏差。特别是在贸易交接场景中，美国石油学会（API）要求计量系统必须定期溯源至国家基准，校准周期通常不超过12个月。

二、校准前的准备工作与系统评估

（一）现场工况核查

流体特性验证

校准前需确认被测流体的物理性质是否与仪表设计参数匹配。例如：

液体黏度：对于重油（黏度>100cP）或高含蜡原油，需检查换能器声楔是否结垢导致声速衰减；气体组分：天然气计量时需核实甲烷含量（通常要求≥85%）及硫化氢浓度（超过200ppm需特殊防腐处理）；含气率/含固率：浆体输送系统中固体颗粒直径超过3mm时可能造成声路遮挡，需改用插入式换能器。

管道条件检查

管径公差：使用激光测径仪检测管道实际内径，与流量计标称值偏差不得超过±1%；衬里完整性：检查聚氨酯、陶瓷等衬里材料的厚度（标准≥3mm）及是否存在脱落区域；直管段长度：上游直管段不足时会导致流速分布畸变，可通过加装流动调整器（如整流栅）改善。

（二）设备状态评估

换能器性能测试

使用超声波探伤仪（如奥林巴斯OMEGA）检测换能器的发射强度（正常值≥10mW/cm²）和接收灵敏度（衰减量<3dB/10m）。对于插入式换能器，还需测量其与管壁的耦合间隙（通常为0.1 - 0.3mm）。

电子单元诊断

通过流量计自诊断功能检查：

信号质量因子（通常要求>0.7）；声路时间测量误差（单声道<±0.1μs）；温度补偿模块的校准系数（与标准温度计对比偏差<0.5℃）。

三、实验室校准方法与技术规范

（一）标准表法校准

装置选择

根据流量范围选用合适的标准装置：

液体：科氏力质量流量计（精度±0.1%）或涡轮流量计（精度±0.2%）；气体：音速喷嘴法（不确定度<0.2%）或临界流文丘里喷嘴（扩展不确定度±0.3%）。

安装要求

并联管道布置：标准表与被校表之间的直管段长度应≥10D（D为管道内径）；温压补偿：同步采集温度、压力信号，采用AGA8 - 92或ISO 12213标准进行密度修正。

数据处理

计算公式：

$$text{相对误差} = frac{Q_{text{被校}} - Q_{text{标准}}}{Q_{text{标准}}} times 100%$$

要求在90% - 110%量程范围内，各测量点的误差均不超过±1%（贸易级）或±2%（工业级）。

（二）声学参数校准

声速测量

使用精密声速仪（如B&K 4941）在实验室环境下测量超声波在流体中的传播速度，与理论值（基于流体物性参数计算）对比偏差应<0.1%。

时间差标定

通过高精度时间间隔分析仪（如Keysight 53230A）校准换能器的发射 - 接收时间差，分辨率需达到皮秒级（1ps = 0.001ns）。

四、现场维护与故障排除策略

（一）日常维护要点

清洁保养

每月使用无水乙醇棉签清洁换能器表面，防止油污、结垢影响声波传输；对于含硫介质管道，每季度检查声楔防腐涂层完整性，必要时重新喷涂环氧树脂。

机械检查

紧固所有连接螺栓，防止振动导致位移误差；检查温度传感器插头防水性能，避免短路故障。

（二）常见故障诊断

故障现象

可能原因

解决方案

流量显示为零

换能器断电/损坏、信号线断裂

检查供电电压（24VDC±10%）、更换故障元件

读数波动大

管道振动干扰、气泡/颗粒物遮挡声路

加装减振支架、增加滤波算法参数

高量程段误差超标

声路污染、电子单元老化

清洗换能器、返厂校准电路板

（三）预防性维护计划

建议制定年度维护时间表：

首季度：全面清洁 + 信号质量测试；3季度：电子单元除尘 + 温度补偿校验；5季度：声速实测比对 + 压力传感器标定；7季度：机械结构紧固检查；9季度：软件版本升级（如有新算法发布）；11季度：全系统联动测试。

五、特殊工况下的校准与维护要点

（一）高压/高温环境

压力影响修正

当工作压力超过10MPa时，需考虑流体压缩性对声速的影响。采用API RP 14E推荐的公式进行实时补偿：

$$c = c_0 sqrt{frac{1}{rho(P,T)}}$$

其中c₀为常压声速，ρ为密度函数。

隔热防护措施

在300℃以上工况中，换能器需配备双层陶瓷纤维隔热套（耐温极限≥600℃），信号传输线采用矿物绝缘电缆。

（二）多相流测量

相分布建模

使用CFD软件（如ANSYS Fluent）模拟气液两相流的流型分布，调整各声路的权重系数。例如，在气液比为30%时，降低水平声路的贡献比例。

动态补偿算法

引入机器学习模型（如LSTM神经网络）根据历史数据预测瞬时相含率变化，实时修正流量计算结果。

六、校准不确定度分析与控制

（一）不确定度来源分解

按照GUM（测量不确定度评定指南）方法，主要来源包括：

标准装置误差（贡献度40%）：如科氏力流量计的重复性误差；安装效应（贡献度25%）：直管段不足导致的流速分布畸变；环境因素（贡献度20%）：温度波动引起的材料热膨胀；操作误差（贡献度15%）：人为读数或参数设置失误。

（二）合成标准不确定度计算

采用平方和开根法：

$$u_c = sqrt{u_1^2 + u_2^2 + cdots + u_n^2}$$

例如，当各分量分别为0.5$$u_c = sqrt{0.005^2 + 0.003^2 + 0.002^2 + 0.001^2} approx 0.006%$$

（三）扩展不确定度确定

根据置信水平（通常取95$$U = k cdot u_c$$

即本例中U≈0.012%。

七、数字化校准技术的应用前景

（一）远程校准系统

基于物联网技术的远程监控平台可实现：

实时采集流量计运行数据（温度、压力、信号强度）；通过数字孪生模型进行虚拟校准；自动生成校准报告并上传至区块链存证。

（二）AI辅助诊断

利用深度学习算法分析历史故障模式：

自动识别异常波形特征（如气泡导致的锯齿状信号）；预测换能器剩余寿命（基于声衰减速率）；优化维护计划降低停机时间30%以上。

八、结论与建议

多声道超声流量计的校准维护是一项系统性工程，需结合理论计算、实验验证和工程经验。建议用户：

建立完整的设备档案，记录每次校准参数；选择具备CNAS资质的计量机构进行第三方校准；加大数字化投入，逐步实现预测性维护；关注行业新标准（如ISO 17025:2017修订版），保持技术先进性。

通过科学规范的校准维护管理，可使多声道超声流量计的测量准确度长期稳定在±0.5%以内，为工业生产提供可靠的数据支撑。
