铠装热电偶的安装注意事项有哪些？ 日期：2022-05-25 作者：翊成网络z 点击：

由于铠装热电偶的材料一般都比较贵重（特别是采用贵金属时），而测温点到仪表的距离都很远，为了节省铠装热电偶材料，降低成本，通常采用补偿导线把铠装热电偶的冷端（自由端）延伸到温度比较稳定的控制室内，连接到仪表端子上。

安装需知

1、压块安装高度必须一致，通常在层面以上150~200mm处;

2、压块焊接要求用三面点焊，热偶插入口不要点焊，侧面点焊要注意别将止动螺丝给焊死了;

3、管道壁温应该上下对称安装;

4、铠装热电偶必须插入到位，止动螺丝紧到位;

5、铠装热电偶引出建议使用小槽盒;

6、铠装热电偶固定必须使用不锈钢丝替代;

7、铠装热电偶与炉墙接口处必须包扎，然后穿入自制的保护管引出;

8、为了预防锅炉的沉降，建议使用过渡接线盒，然后再用补偿导线连接至前置器;

9、炉墙与前置器的桥架或者保护管不应是封闭式的，要预防高热流直接进前置器而损坏了里面的元件(天津电建就因为没有注意，造成了前置器的损坏);

10、前置器安装位置不能过远，否则热偶长度不够;

11、接线应该正确，可靠。

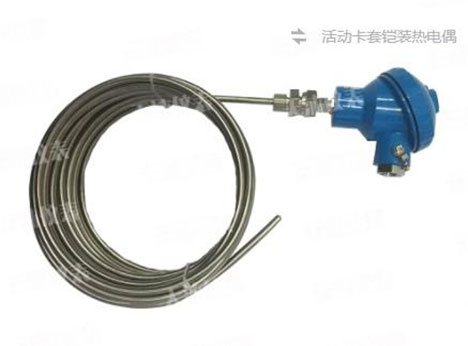

铠装热电偶作为温度测量传感器，通常与温度变送器、调节器及显示仪表等配套使用，组成过程控制系统，用以直接测量或控制各种生产过程中0-1800℃范围内的流体、蒸汽和气体介质以及固体表面等温度。铠状热电偶具有能弯曲、耐高压、热响应时间快和坚固耐用等许多优点，它和工业用装配式热电偶一样，作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。
