常见的热电阻的结构有哪些？ 日期：2022-03-16 作者：翊成网络z 点击：

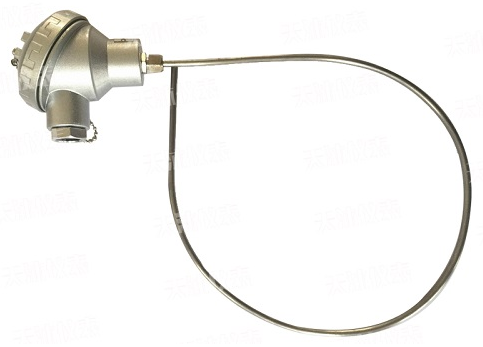

铠装热电阻

铠装热电阻是由感温元件（电阻体）、引线、绝缘材料、不锈钢套管组合而成的坚实体它的外径一般为φ2~φ8mm。与普通型热电阻相比，它有下列优点：①体积小，内部无空气隙，热惯性上，测量滞后小；②机械性能好、耐振，抗冲击；③能弯曲，便于安装④使用寿命长。

精通型热电阻

从热电阻的测温原理可知，被测温度的变化是直接通过热电阻阻值的变化来测量的，因此，热电阻体的引出线等各种导线电阻的变化会给温度测量带来影响。为消除引线电阻的影响一般采用三线制或四线制。

（两线制：两根线及传输电源又传输信号,也就是传感器输出的负载和电源是串联在一起的，电源是从外部引入的，和负载串联在一起来驱动负载。 三线制：三线制传感器就是电源正端和信号输出的正端分离，但它们共用一个COM端。 四线制：电源两根线，信号两根线。电源和信号是分开工作的。）

隔爆型热电阻

隔爆型热电阻通过特殊结构的接线盒，把其外壳内部爆炸性混合气体因受到火花或电弧等影响而发生的爆炸局限在接线盒内，生产现场不会引超爆炸。隔爆型热电阻可用于Bla~B3c级区内具有爆炸危险场所的温度测量。

端面热电阻

端面热电阻感温元件由特殊处理的电阻丝材绕制，紧贴在温度计端面，它与一般轴向热电阻相比，能更正确和快速地反映被测端面的实际温度，适用于测量轴瓦和其他机件的端面温度。
