变径式热电偶的安装方法是怎样的？ 日期：2021-12-08 作者：翊成网络z 点击：

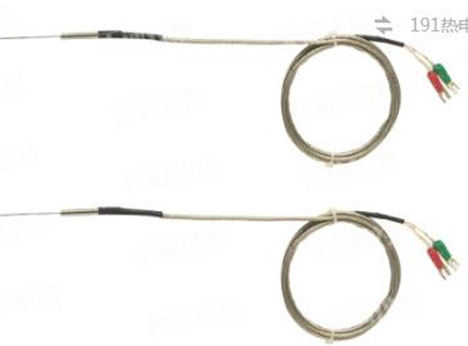

变径式热电偶可直接测量生产现场存在碳氢化合物等爆破物的0℃～1300℃范围内液体、蒸汽和气体介质以及固体表面温度。通常和显示仪表、记录仪表、电子计算机的等配套使用。

　　变径式热电偶是将两种不同材料的导体或半导体A和B焊接起来，构成一个闭合回路。当导体A和B的两个执着点1和2之间存在温差时，两者之间便产生电动势，因而在回路中形成一个大小的电流，这种现象称为热电效应。铠装热电偶就是利用这一效应来工作的。

　　优势：

　　1、测量精度高。因热电偶直接与被测对象接触，不受中间介质的影响。

　　2、测量范围广。常用的热电偶从-50~+1100℃均可边续测量，某些特殊热电偶低温度可测到-269℃（如金铁镍铬）。

　　3、构造简单，使用方便。变径式热电偶通常是由两种不同的金属丝组成，而且不受大小和开头的限制，外有保护套管，用起来非常方便。

　　安装方法：

　　1、首先应测量好热电偶法兰或者螺纹螺牙的尺寸，加工配套好法兰或者螺纹底座；

　　2、要根据法兰或者螺纹底座的尺寸，在需要测量的管道上开孔；

　　3、法兰或者螺牙座的焊接，把法兰座或者螺纹底座插入已开好孔内，把法兰座或者螺纹底座与被测量的管道焊接好；

　　4、把热电偶用螺栓紧固或者螺纹旋进已焊接好的螺纹底座；

　　5、按照接线图将变径式热电偶的接线盒接好线，并与表盘上相对应的显示仪表连接，注意接线盒不可与被测介质管道的管壁相接触，保证接线盒内的温度不超过100℃范围，接线盒的出线孔应防因密封不良，水汽灰尘等沉积造成接线端子短路。
