变径式铠装热电偶冷端温度补偿的方法主要有哪些？ 日期：2020-02-13 作者：翊成网络z 点击：

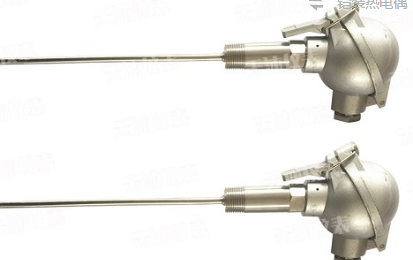

　　变径式铠装热电偶是一种常见的被动测温元件。它也是一种有源传感器，测量时不需外加电源，并且测量温度范围（高达2000°C）很广。它可以快速响应，故系统运行几乎没有显著的延迟。

　　变径式热电偶是常见的温度测量元件，变径式热电偶原理比较简单，它直接把温度信号转换成热电动势信号，通过电气仪表转换成被测介质的温度，虽然原理简单，但测量并不简单。

　　变径式热电偶测温原理

　　变径式热电偶产生的热电势由接触电势和温差电势两部分组成。

　　接触电势：两种不同材料的导体，其电子密度是不同的。当两种不同材料的导体两端接合在一起时，在连接处，会发生电子扩散，电子扩散的速率与自由电子的密度以及导体的温度成正比。于是就在连接处形成电位差，即接触电势。

　　温差电势：当一根导体的两端温度不同时，在导体内部两端的自由电子相互扩散的速率不同，这个在高低温端之间一个静电场。此时导体上产生一个相应的电位差，称为温差电势。此电势只与导体的性质和导体两端的温度有关，与导体的长度、截面大小、沿导体长度上的温度分布无关。

　　变径式热电偶冷端温度补偿的方法主要有：

　　01 冷端恒温法

　　这种方法将变径式热电偶的冷端放在恒温场合，有0℃恒温器和其他恒温器两种。

　　02 电桥补偿法

　　变径式热电偶经补偿导线接至补偿电桥，变径式热电偶冷端与电桥处于同一环境温度中，利用不平衡电压来自动补偿变径式热电偶因冷端温度变化而引起的热电势变化值。

　　03 计算修正法

　　由于变径式热电偶E-T之间通常呈非线性关系,当冷端温度不为0摄氏度时，防腐热电偶不能利用已知回路实际热电势E（t，t0）直接查表求取热端温度值;也不能利用已知回路实际热电势E（t，t0）直接查表求取的温度值，再加上冷端温度确定热端被测温度值，需按中间温度定律进行修正。

　　中间温度定律：变径式热电偶回路两接点（温度为T、T0）间的热电势，等于变径式热电偶在温度为T、Tn时的热电势与在温度为Tn、T0时的热电势的代数和。Tn称中间温度。
