工业应用中热电阻不需要补偿导线 日期：2019-12-08 作者：翊成网络z 点击：

　　热电偶的结构有两种，普通型和铠装型。普通性热电偶一般由热电极，绝缘管，保护套管和接线盒等部分组成，而铠装型热电偶则是将热电偶丝，绝缘材料和金属保护套管三者组合装配后，经过拉伸加工而成的一种坚实的组合体。但是热电偶的电信号却需要一种特殊的导线来进行传递，这种导线我们称为补偿导线。不同的热电偶需要不同的补偿导线，其主要作用就是与热电偶连接，使热电偶的参比端远离电源，从而使参比端温度稳定。

　　补偿导线又分为补偿型和延长型两种，延长导线的化学成分与被补偿的热电偶相同，但是实际中，延长型的导线也并不是用和热电偶相同材质的金属，一般采用和热电偶具有相同电子密度的导线代替。补偿导线的与热电偶的连线一般都是很明了，热电偶的正极连接补偿导线的红色线，而负极则连接剩下的颜色。一般的补偿导线的材质大部分都采用铜镍合金。

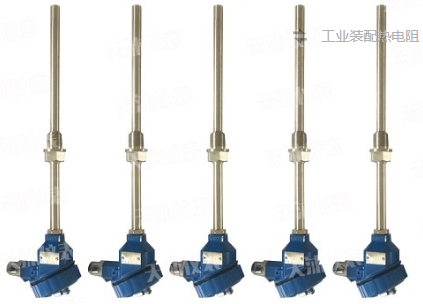

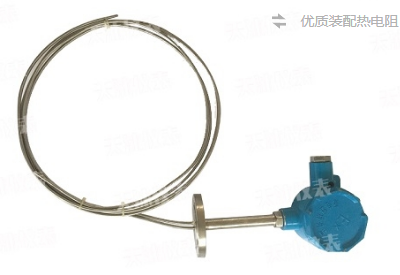

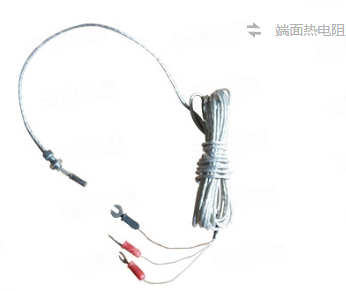

　　其次，热电阻生产厂家介绍一下热电阻。热电阻虽然在工业中应用也比较广泛，但是由于他的测温范围使他的应用受到了一定的限制，热电阻的测温原理是基于导体或半导体的电阻值随着温度的变化而变化的特性。

　　其优点也很多，也可以远传电信号，灵敏度高，稳定性强，互换性以及准确性都比较好，但是需要电源激励，不能够瞬时测量温度的变化。工业用热电阻一般采用Pt100，Pt10，Cu50，Cu100，铂热电阻的测温的范围一般为零下200-800摄氏度，铜热电阻为零下40到140摄氏度。热电阻和热电偶一样的区分类型，但是他却不需要补偿导线，而且比热电偶便宜。
