有关铠装热电偶接线的三个常见问题介绍 日期:2019-10-18 作者:翊成网络z 点击:

  我们在刚接触热电偶时,会遇到热电偶接线的问题,不知道热电偶应该如何接线,工业用装配式热电偶作为测量温度的仪器通常和显示仪表 、记录仪表和电子调节器配套使用.它可以直接测量各种生产过程中从0℃到1700℃范围的液体、蒸汽和气体介质以及固体表面的温度。

   铠装热电偶如何接线,如果热电偶接线正确,显示的温度就是正确,如果接线的方式不正确,就会是不一样的作用,热电偶在材料的测温过程中,对温度要进行比较准确的测量,以便对整个过程进行有效的控制。尤其是特殊场合,对所测量的温度的准确度要求的很高话。通常这些领域温度的测量通常采用热电偶和传感器来实现。下面是有关热电偶接线的三个常见问题。

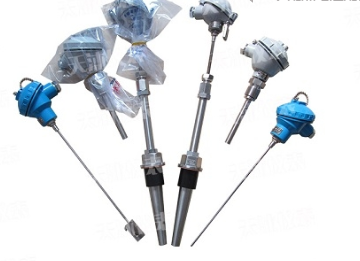

铠装热电偶厂家


一、补偿导线两根线的材料与热电偶2种金属相同吗?

  补偿导线的材料与热电偶2种金属材料不相同。补偿导线是和所连接对应分度热电偶热电效应相同的廉价金属导体,目的是把热电偶的冷端延伸到控制室的二次仪表或控制系统。但是热电势(或电势差)是相同的。

二、接线时,补偿导线一端与热电偶相连,另一端与变送器仪表相连,补偿导线两端都不能接反,也就是材料必须对应相同,这样说对吗?

  补偿导线的极性是不可以反接的,必须和热电偶连接时极性相同。

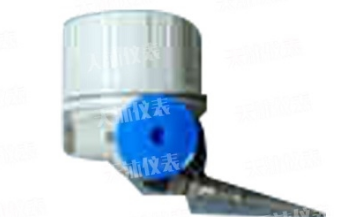

铠装热电偶特点


三、如果补偿导线与热电偶接线的一端(冷端)接反了,或者与仪表接线的一端接反了,会有什么现象?在仪表进线一端测量mV信号的正负能判断补偿导线接反了吗?

  你如果想要相对精确的数值,好不要接错!如果接反,所测温度会比实际温度低,热电偶补偿导线正负极接反,不仅没有起到补偿作用,误差比不接补偿导线还增加一倍,因此补偿导线在连接时一定要注意极性。

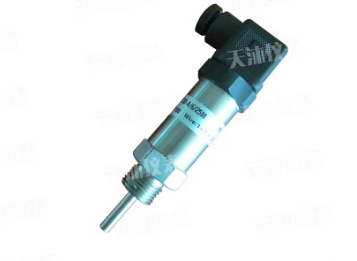

铠装热电偶批发


  如果不能确定热电偶补偿导线极性时,可以取一段补偿导线,将一端绝缘去掉后拧在一起,放在热水杯中,用普通万用表直流电压量程低档测量另一端的2根线,万用表上会显示测量电压的正负,信号的正极为补偿导线的正极。

  如果在热电偶端给定一个已知的温度场,另一端(仪表端)测量mV值,然后与该热电偶的温度-电势差表比对,可以看出接线是否正确。
