经常使用的热电阻的结构有哪些呢? 日期:2019-07-05 作者:翊成网络z 点击:

  热电阻是一种温度检测器,精度比较的高,性能比较的稳定。根据金属导体的电阻值随温度的增加而增加的特性进行的温度测量。那么热电阻的结构有哪些呢?下面小编带大家了解一下。希望对您有帮助。

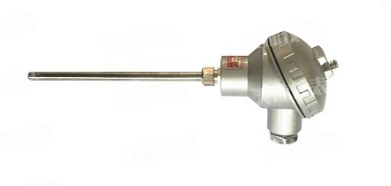

热电阻厂家


1、感温元件(金属电阻丝)

  电阻丝可将电能转化为内能的电气元件。一般地说温度上升阻值就会产生变化,在一定温度范围内,我们可以认为温度变化与阻值变化成线性关系,因而就能够将温度变化转换为电阻值的变化。


热电阻型号


2、骨架

  骨架是用来绕制热电阻的,用来固定和支持电阻丝的。要选择电绝缘性能好、高混下机械强度高,体膨胀系数小、物理化学性能稳定、对热电阻没有污染的材料制造骨架。比较常用的是石英、云母、陶瓷、玻璃及塑料等。


热电阻价格


3、引线

  引线的直径比热电阻丝大几倍,尽量减少引线的电阻,增加引线的机械强度和连接的可靠性,对于工业用的铂热电阻,一般采用l毫米的银丝作为引线;对于标准的铂热电阻可采用0.3mm的铂丝作为引线;对于铜热电阻则常用0.5mm的铜线。

  在骨架上绕制好热电阻丝,并焊好引线之后,在其外面加上云母片进行保护。在装人外保护套管,并和接线盒或外部导线相连接,就会获得热电阻传感器了。
