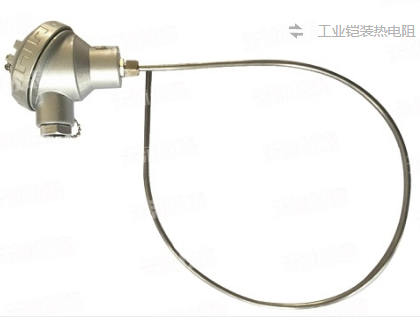

如何确定热电偶和热电阻的插入深度？ 日期：2019-06-17 作者：翊成网络z 点击：

热电偶实际上是一种能量转换器，它将热能转换为电能，用所产生的热电势测量温度，所以，应注意如下几个问题：

　　1：热电偶的热电势是热电偶工作端的两端温度函数的差，而不是热电偶冷端与工作端，两端温度差的函数；

　　2 ：热电偶所产生的热电势的大小，当热电偶的材料是均匀时，与热电偶的长度和直径无关，只与热电偶材料的成份和两端的温差有关；

　　3：当热电偶的两个热电偶丝材料成份确定后，热电偶热电势的大小，只与热电偶的温度差有关；若热电偶冷端的温度保持一定，这时热电偶的热电势仅是工作端温度的单值函数；

　　4.为了使热电偶和热电阻的测量端与被测介质之间有充分的热交换,应合理选择测点位置,尽量避免在阀门,弯头及管道和设备的死角附近装设热电偶或热电阻

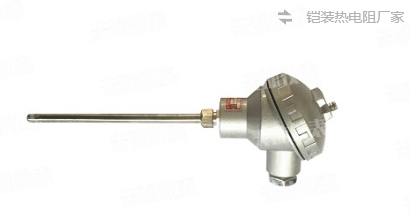

　　5.带有保护套管的热电偶和热电阻有传热和散热损失,为了减少测量误差,热电偶和热电阻应该有足够的插入深度:

　　(1)对于测量管道中心流体温度的热电偶,一般都应将其测量端插入到管道中心处(垂直安装或倾斜安装).如被测流体的管道直径是200毫米,那热电偶或热电阻插入深度应选择100毫米;

　　(2)对于高温高压和高速流体的温度测量(如主蒸汽温度),为了减小保护套对流体的阻力和防止保护套在流体作用下发生断裂,可采取保护管浅插方式或采用热套式热电偶.浅插式的热电偶保护套管,其插入主蒸汽管道的深度应不小于75mm;热套式热电偶的标准插入深度为100mm;

　　(3)假如需要测量是烟道内烟气的温度,尽管烟道直径为4m,热电偶或热电阻插入深度1 m即可；

　　(4)当测量原件插入深度超过1m时,应尽可能垂直安装,或加装支撑架和保护套管；

　　6.仪表设定的分度号一定要与所用的热电偶分度号一致，否则所显示的温度不是实际测量的温度，以下是热电偶分度号：S 铂铑10-纯铂，R 铂铑13-纯铂，B 铂铑30-铂铑6，K 镍铬-镍硅，T 纯铜-铜镍，J 铁-铜镍，N 镍铬硅-镍硅，E 镍铬-铜镍；

　　7.按照仪表接线图接线正确，若仪表通电后，仪表上排数码管显示有负值等现象，说明接入仪表的热电偶“+”与“—”接错而造成的。只要重新调换一下即可；

　　8.不同的测温范围，要选用不同类型的热电偶的，以下是不同类型的热电偶的测温范围：铂铑-铂 0-1400℃，铂铑-铂铑 0-1400℃，镍铬-镍硅 -200-+1000℃，纯铜-铜镍 -200-+300℃，铁-铜镍 -200-+600℃，镍铬硅-镍硅 -200-+1200℃，镍铬-铜镍 -200-+700℃；

　　9.若要温度灵敏，必须选用丝径小的热电偶，因为热电偶丝直径越大惰性越大；

　　10.显示出现乱码，应该是显示仪表出了问题，应更换仪表。
