工业用热电偶和铠装热电阻之间的差异有哪些? 日期:2019-01-12 作者:翊成网络z 点击:

  榜首、信号的性质,热电阻自身是电阻,温度的改动,使电阻发生正的或者是负的阻值改动;而热电偶是发生感应电压的改动,他随温度的改动而改动。.尽管都是触摸式测温外表,但它们的测温规模不一样,铠装热电偶运用在温度较高的环境,如铂铑30---铂铑6(B型)丈量规模为300度~~1600度,短期可测1800度。S型测一20~~1300(短期1600),K型测一50~~1000,短期1200).XK型一50~~600(800),E型一40~~800(900).还有J型,T型等。

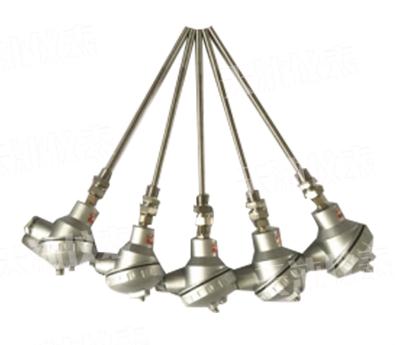

铠装热电阻特点

  这类外表通常用于500度以上的较高温度,低温区时输出热电势很,当电势小时,对立搅扰办法和二次表和要求很高,不然丈量禁绝,还有,在较低的温度区域,冷端温度的改动和环境温度的改动所导致的相对误差就显得很突出,不易得到全抵偿。这时在中低温度时,通常运用热电阻测温规模为一200~~500,乃至还可测更低的温度(如用碳电阻可测到1K摆布的低温).现在正常运用铂热电阻Pt100,(也有Pt50、100和50代表热电阻在0度时的阻值。在旧分度号顶用BA1,BA2来表明,BA1在0度时阻值为46欧姆,在工业上也有用铜电阻,分度号为CU50和CU100,但测温规模较小,在一50~~150之间,在一些特别场合还有铟电阻、锰电阻等)。

  两种传感器查看的温度规模不一样,热阻通常查看0-150度温度规模(当然能够查看负温度),热电偶可查看0-1000度的温度规模(乃至更高)所以,前者是低温查看,后者是高温查看。

  从资料上分,热阻是一种金属资料,具有温度灵敏改动的金属资料,装配热电偶是双金属资料,既两种不一样的金属,因为温度的改动,在两个不一样金属丝的两头发生电势差。

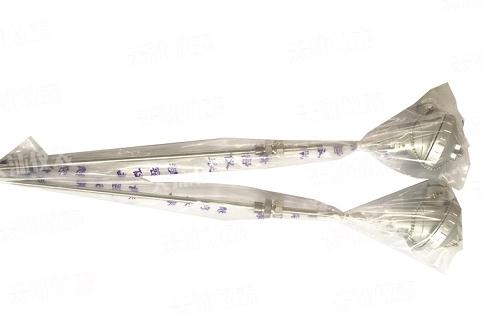

铠装热电阻型号

作业中的现场判别

  热电偶有正负极、抵偿导线也有正负之分,首要保证衔接,装备确.在运转中。多见的有短路,断路,触摸不良(有万用表可判别)和蜕变(根据外表色彩来辨别)。查看时,要使热电偶与二次表分隔,用工具短接二次表上的抵偿线,表指示室温再短接热电偶接线端子,表指示热电偶地点的环境温度(不是,抵偿线有故障),再用万用表mv档大体估量热电偶的热电势(如正常,请查看技术)。热电阻短路和断路用万用表可判别,在运转中,怀疑短路,只要将电阻端拆下一个线头看显现外表,如到大,铠装热电阻短路回零,导线短路,保证正常衔接和装备时,表值显现低或不稳,维护管可能性进水了显现大。
