如何正确的校验铠装热电阻温度变送器? 日期:2022-06-15 作者:翊成网络z 点击:

  铠装热电阻是测量温度的一种仪器,具有很强的抗污染强、热响应时间少、减小动态误差、直径小,长度受限制等优点,适合安装在环境恶劣的场合,但在使用前需要对铠装热电阻进行正确的安装,不仅可以有效的避免测量误差的出现,同时也可降低铠装热电阻寿命的影响。铠装热电阻,还可对-200~600℃温度范围内的气体、液体介质和固体表面进行自动检测,并且可直接用铜导线和二次仪表相连接使用,由于它具有良好的电输出特性,可为显示仪、记录仪、调节器、扫描器、数据记录仪以及电脑提供精确的输入值。

一、铠装热电阻的安装注意事项:

  热电阻应避免安装在炉旁或距加热体太近之处,应尽量安装在没有震动或震动很小的地方,同时要便于施工和维护。安装位置应尽可能保持垂直,但在有流速时则必须倾斜安装。接线盒出孔应向下方。

二、铠装热电阻的使用注意事项:

  热电阻应按规定接线,一般采用三线制。

  连接导线应采用绝缘(好是屏敞)铜线,其截面积应≥1.0平方毫米,导线的阻值应按显示仪表的规定配准。

  由热惰性使热电阻变化滞后温度变化,为消除它的引起的误差,应尽可能地减小热电阻保护管外径,适当增加热电阻的插入深度使热电阻受热部位增加。

  要经常检查保护管状况,发现氧化或变形应立即采取措施,要定期进行校验。

  铠装热电阻温度变送器的结构大体上可分为三大部分:输入电桥、放大电路及反馈电路。

  其输入电桥实质上是一个不平衡电桥。端面热电阻被接入其中一个桥臂,当受温度变化引起热电电阻阻值发生改变后,电桥就输出一个不平衡电压信号,此电压信号通过放大电路和反馈电路,便可以得到一个与输入信号呈线性函数关系的输出电流I。

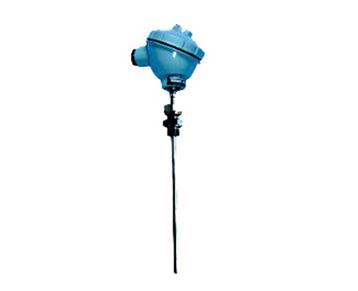

铠装热电阻厂家

铠装热电阻温度变送器的校验方法

  1、设备要求:校验仪一台;

  2、按系统连接方法接线;

  3、根据变送器铭牌上标明的传感器和量程范围,输入相应的阻值,使输出为1V和5V(可分别调整零点电位器和满度电位器);

  4、按量程十等分点输入各电阻值,检查各温度输出是否符合精度范围;

  5、按说明书技术指标进行测试,应符合技术要求。
