温度仪表热套装配热电偶的安装注意事项? 日期:2018-11-21 作者:翊成网络z 点击:

  装配热电偶温度计是利用热电效应来测量温度的,热电效应:两种不同材料的导体组成一个回路时,如果两端结点温度不同,则回路中就将产生一定大小的电流,这个电流的大小与导体材料以及结点温度有关。两个结点一个为T端,测量端,一个为T0端,参比端。在实际测量中,热电偶产生的毫伏信号要用较精密的毫伏表或I/O卡件测量。

  根据IEC标准,目前使用的热电偶主要有铂铑10-铂,镍铬-镍硅,镍铬-铜镍,铂铑30-铂铑6,等几种热电偶,他们都具有热电性能稳定,物理化学性能稳定,不易被氧化和腐蚀,电阻温度系数小,电导率高,材料的热电动势随温度为线性变化,材料工艺性好,易加工等特点。目前秦山二期使用的是铂铑10-铂,镍铬-镍硅两种热电偶,现在热电偶均为铠装热电偶,结构与铠装热电阻雷同,也是由热电偶体,绝缘材料,保护管构成。

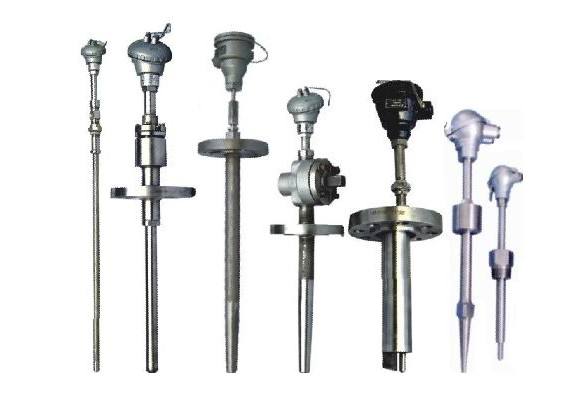

装配热电偶特点

  利用热电偶的中间导体定律和中间温度定律,我们可以将热电偶T0端拆开,接入测量用毫伏表,并可在远处测量。如图6。为了将热电偶的参比端引到恒定温度T0处或者补偿器中,需要延长热电偶,为了节约贵重金属或临时延长,我们常用补偿导线进行延长。补偿导线就是用热电性质与工作热电偶相近的材料制成导线,用它将热电偶的参比端延长到所需要的地方,而且不会对工作热电偶回路引入超出允许的误差。

  铠装热电偶的参比端处理:热电偶输出的电动势是热电偶两结点温度的函数差,为了保持温度与电动势的线性,必须使一个结点温度保持恒定,标准分度表就是根据参比端为0℃时电动势与温度的对应值,在实际应用中,参比端不会保持0℃,所以我们采用一些方法来补偿,我们会尽量将参比端保持在一个恒定温度Ta,查标准分度表后再经过计算可以得到温度值, E (T,T0)=E (T, Ta)+E(Ta,T0),现在二次仪表有可以对参比端温度进行自动补偿的,有电位自动补偿法和电桥自动补偿法。

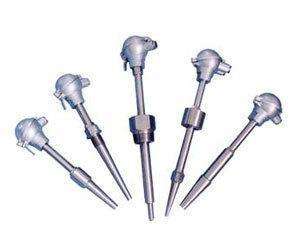

装配热电偶批发

  热套端面热电偶是一种常用温度仪表,主要用于温度测量。热套热电偶的测量稳定性好、精度高应用的范围是非常广泛的。温度仪表热套热电偶在安装的时候需要注意的问题也是比较多的,对于用户的使用以及测量有着非常重要的联系,度仪表之热套热电偶安装时需要注意的问题:

  1、为了使热电偶和热电阻的测量端与被测介质之间有充分的热交换,应合理选择测点位置,尽量避免在阀门,弯头及管道和设备的死角附近装设热电偶或热电阻.

  2、带有保护套管的有传热和散热损失,为了减少测量误差,热电偶和热电阻应该有足够的插入深度:

      (1)对于测量管道中心流体温度的热电偶,一般都应将其测量端插入到管道中心处(垂直安装或倾斜安装).如被测流体的管道直径是200mm,那热电偶或热电阻插入深度应选择100mm。

      (2) 热套热电偶对于高温高压和高速流体的温度测量(如主蒸汽温度),为了减小保护套对流体的阻力和防止保护套在流体作用下发生断裂,可采取保护管浅插方式或采用热套式热电偶.浅插式的热电偶保护套管,其插入主蒸汽管道的深度应不小于75毫米;热套式热电偶的标准插入深度为100毫米。

      (3)假如需要测量是烟道内烟气的温度,尽管烟道直径为4米,热电偶或热电阻插入深度1米即可。

      (4)当热套热电偶测量原件插入深度超过1米时,应尽可能垂直安装,或加装支撑架和保护套管。
