如何区分热电偶和热电阻的测量原理？ 日期：2018-09-18 作者：翊成网络z 点击：

热电偶测温原理：将两种不同材料的导体或半导体A和B焊接起来，构成一个闭合回路，如图2-1-1所示。当导体A和B的两个执着点1和2之间存在温差时，两者之间便产生电动势,因而在回路中形成一个大小的电流,这种现象称为热电效应。热电偶就是利用这一效应来工作的。

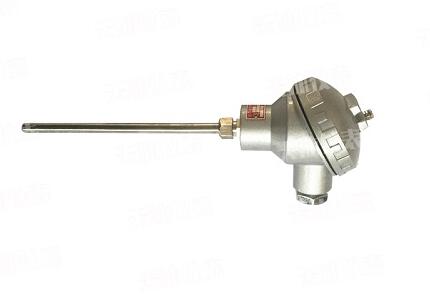

热电偶的结构形式为了保证热电偶可靠、稳定地工作，对它的结构要求如下：组成热电偶的两个热电极的焊接必须牢固；两个热电极彼此之间应很好地绝缘，以防短路；补偿导线与热电偶自由端的连接要方便可靠；保护套管应能保证热电极与有害介质充分隔离。

热电偶冷端的温度补偿：由于热电偶的材料一般都比较贵重(特别是采用贵金属时)，而测温点到仪表的距离都很远，为了节省热电偶材料，降低成本，通常采用补偿导线把热电偶的冷端(自由端)延伸到温度比较稳定的控制室内，连接到仪表端子上。必须指出，热电偶补偿导线的作用只起延伸热电极，使装配热电偶的冷端移动到控制室的仪表端子上，它本身并不能消除冷端温度变化对测温的影响，不起补偿作用。因此，还需采用其他修正方法来补偿冷端温度t0≠0℃时对测温的影响。

热电阻的介绍:

热电阻的应用原理：热电阻是中低温区常用的一种温度检测器。它的主要特点是测量精度高，性能稳定。其中铂热是阻的测量精确度是高的，它不仅广泛应用于工业测温，而且被制成标准的基准仪。

热电阻测温原理及材料：热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的。热电阻大都由纯金属材料制成，目前应用多的是铂和铜，此外，现在已开始采用甸、镍、锰和铑等材料制造热电阻。

热电阻测温系统的组成： 热电阻测温系统一般由热电阻、连接导线和显示仪表等组成。必须注意以下两点：热电阻和显示仪表的分度号必须一致。为了消除连接导线电阻变化的影响，必须采用三线制接法。

铠装热电阻是由感温元件(电阻体)、引线、绝缘材料、不锈钢套管组合而成的坚实体，它的外径一般为φ2~φ8mm，小可达φmm。它有下列优点：体积小，内部无空气隙，热惯性上，测量滞后小；机械性能好、耐振，抗冲击，能弯曲，便于安装，使用寿命长。
