关于高温热电偶测温冷端温度补偿的四大方法介绍？ 日期：2018-08-31 作者：翊成网络z 点击：

　　电偶热电势的大小是热端温度和冷端的函数差，为保证输出热电势是被测温度的单值函数，必须使冷端温度保持恒定；热电偶分度表给出的热电势是以冷端温度0℃为依据，否则会产生误差。因此，常采用一些措施来消除冷锻温度变化所产生的影响，如冷端恒温法、冷端温度校正法、补偿导线法、补偿电桥法。 　　

1．冷端恒温法 　　

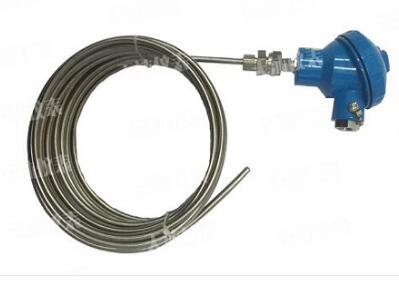

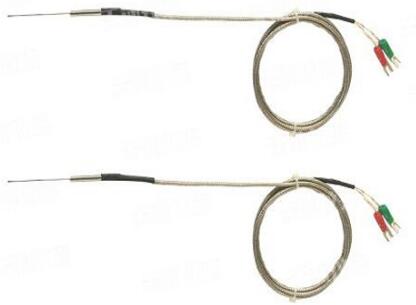

　　一般铠装热电偶定标时冷端温度以0℃为标准。因此，常常将冷端置于冰水混合物中，使其温度保持为恒定的0℃。在实验室条件下，通常把冷端放在盛有绝缘油的试管中，然后再将其放入装满冰水混合物的保温容器中，是冷端保持0℃。 　　

2．冷端温度校正法 　　

　　由于高温热电偶的温度分度表是在冷端温度保持在0℃的情况下得到的，与它配套使用的测量电路或显示仪表又是根据这一关系曲线进行刻度的，因此冷端温度不等于0℃时，就需对仪表指示值加以修正。如冷端温度高于0℃，但恒定于t0℃，则测得的热电势要小于该热电偶的分度值，为求得真实温度，可利用中间温度法则，即用下式进行修正： 　　E(t，0)= E(t，t1)+ E(t1，0) 　　

3．补偿导线法 　　

　　为了使热电偶冷端温度保持恒定(好为0℃)，可将热电偶做的很长，使冷端远离工作端，并连同测量仪表一起放置到恒温或温度波动比较小的地方。但这种方法使安装使用不方便，而且可能耗费许多贵重的金属材料。因此，一般使用一种称为补偿导线的连接线将热电偶冷端延伸出来。这种导线在一定温度范围内(0～150℃)具有和所连接的热电偶相同的热电性能，若是用廉价金属制成的热电偶，则可用其本身的材料作为补偿导线，将冷端延伸到温度恒定的地方。 　　

4．补偿电桥法 　　

　　补偿电桥法是利用不平衡电桥产生的电势来补偿防爆热电偶因冷端温度变化而引起的热电势变化值。补偿电桥现已标准化。不平衡电桥(即补偿电桥)是由电阻R1、R2、R3和RCu组成。其中R1=R2=R3=1 ；Rs是用温度系数很小的锰铜丝绕制而成的；RCu是有温度系数较大的铜线绕制而成的补偿电阻，0℃时，RCu=1 ；Rs的值可根据所选电偶的类型计算确定。此桥串联在热电偶测量回路中，热电偶冷端与电阻RCu感受相同的温度，在某一温度下(通常取0℃)调整电桥平衡，使R1=R2=R3=RCu。

　　当冷端温度变化时，RCu随温度改变，破坏了电桥平衡，产生一不平衡电压△U，此电压则与热电势相叠加，一起送入测量仪表。适当选择Rs的数值，可是电桥产生的不平衡电压△U在一定温度范围内基本上能补偿由于冷端温度变化而引起的热电势变化值。这样，当冷端温度有一定变化时，仪表仍然可给出正确的温度示值。
