如何有效的对装配热电阻进行过热保护？ 日期：2018-08-11 作者：翊成网络z 点击：

　　铠装热电阻其测量原理和普通的热电阻并没有什么不同，只是在测温元件外面的保护材料上有些不一样：普通的热电阻是在检测元件的外面套有一根较粗的不锈钢保护套管，其外径一般都有12mm以上。其目的一方面是为了提高防腐能力，另一方面是为了加强其机械强度。这是解决了一方面的问题，但另外一面就是带来测量的滞后，在测量系统要求不是很快的情况下，是可以的，但在某些情况下就不行了。例如，闪速炉水套的冷却水温度检测系统，就是要求能很快的反映该点的温度。这样，就提出了铠装热电阻的问题。它不是在普通的检测元件外面套上很粗的保护套管，而是用一种很细的黄铜或不锈钢管套在外面，外径小的只有3mm，中间填充氧化镁或其他绝缘物质将电阻体的两根导线隔绝，传热很快，消除了温度测量的滞后时间，满足了快速检测温度的要求。装配式热电阻由电阻体、磁环、保护管、接线端子组成。

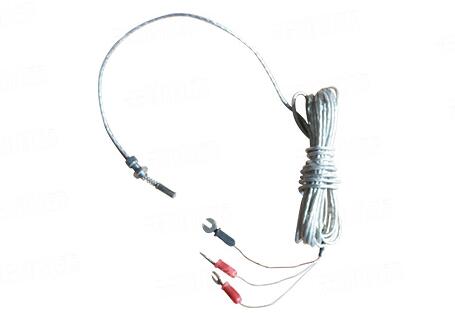

　　铠装热电阻作为一种温度传感器，它比装配式热电阻直径小，易弯曲，适宜安装在管道狭窄和要求快速反应、微型化等特殊场合。其可对-200~850℃温度范围内的气体、液体介质和固体表面进行自动检测，并且可直接用铜导线和二次仪表相连接使用，由于它具有良好的电输出特性，可为显示仪、记录仪、调节器、 扫描器、数据记录仪以及电脑提供精确的输入值。

铠装电阻外保护管采用不锈钢，内充满高密度氧化物质绝缘体，因此它具有很强的抗污染和优良的机械强度，适合安装在环境恶劣的场合。

　　铠装热电阻通常由铠装铂热电阻感温元件、安装固定装置和接线装置等主要部件组成。

　　铠装热电阻电阻元件一般采用进口贺利氏薄膜铂电阻作为元件，丝一般不会被震断，测量不受震动影响。

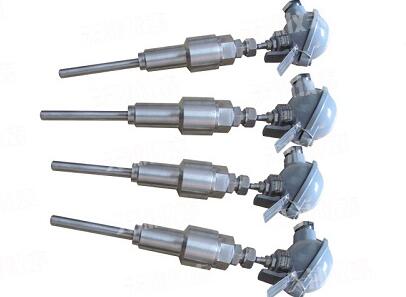

　　装配热电阻：是由感温元件（电阻体）、引线、绝缘材料、不锈钢套管组合而成的坚实体，它的外径一般为φ2~φ8mm，小可达φ1.8mm。

与普通型热电阻相比，它有下列优点：

　　①体积小，内部无空气隙，热惯性上，测量滞后小；

　　②机械性能好、耐振，抗冲击；

　　③能弯曲，便于安装

　　④使用寿命长。

　　铠装热电阻说白了就是把普通热电阻装在金属保护管中，增加其防护和强度，它的外径还可以做得更大如φ12mm，你根据出入深度合理选择保护管长度和外径，就可以达到要求的耐震效果，如果震动强度实在很大，你也可以考虑加套管。

　　热电阻传感器过热保护分直接保护利间接保护。对小电流场合，可把热电阻传感器直接串人负载中，防止过热损坏以保护器件，对大电流场合，可用于对继电器、晶体管电路等的保护。

　　不论哪种情况，热电阻都与被保护器件紧密结合在一起，从而使两者之间充分进行热交换，一旦过热，热电阻则起保护作用。例如，在电动机的定子绕组中嵌入突变型热敏电阻传感器并与继电器串联。当电动机过载时，定子电流增大，引起发热。当温度大于突变点时，电路中的电流可以内十分之几毫安突变为几十毫安，因此继电器动作，从而实现过热保护。
