如何排查及维修铠装热电偶的故障？ 日期：2018-07-28 作者：翊成网络z 点击：

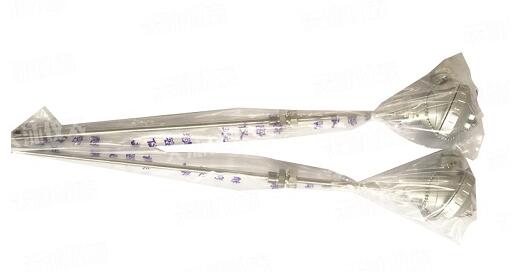

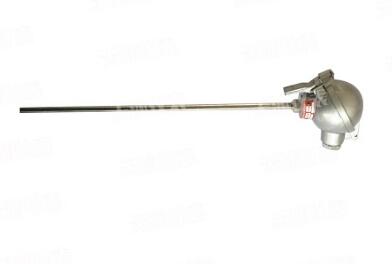

　　铠装热电偶因具有结构简单、动态响应快、测量精度高、测量范围广，可作远距离测量等特点，被广泛运用于工业生产和科研活动中，用来检测控制温度。在安装、工使用过程中难免会出现这样或那样的故障，热电势变化、热电偶无热电势和仪表显示不稳这三种常见热电偶故障现象该如何解决？

一、热电势变化

　　防爆热电偶热电势变化主要表现在输出信号与实际值不符。此时应检查插入长度是否满足现场测温要求（过长或过短）；安装位置和安装方法是否妥当；安装保护套管表面是否积垢；内部是否潮湿漏电；电极是否有缩径现象；测量端焊点是否呈球状、表面是否光滑、有无气泡气孔或夹渣；偶丝是否变色变质。

处理方法：

　　1.取出偶丝，将保护管和偶丝分别烘干（切勿用火烤）。

　　2.用游标卡尺检查热电偶几何尺寸，不符合要求的给予更换。

　　3.焊点不是球状、表面凹凸不平、有无气泡气孔或夹渣的，剪去焊点重新焊接，经检定合格后使用。

　　4.变质变色，则更换新热电偶使用。

　　5.改变插入长度或安装位置至佳测量要求，牢固安装。

二、无热电势

　　防腐热电偶无热电势通俗的讲就是热电偶断线，主要表现为仪表显示大值或保留在原地不动，此时应检查内部偶丝是否短路。偶丝断路可能是由于电极受到机械碰伤或热电偶长期在高温下变质所致。

处理方法：

　　1.如果偶丝损失或断裂，可减去焊点重新进行焊接，经检定合格后安装使用（重新焊接制作长度会变短，注意插入长度变化！）。

　　2.如果碰伤严重或偶丝变质，应及时更换新热电偶使用，原热电偶报废处理。

三、输入仪表显示值不稳定

　　在显示仪表经检验无故障情况下，仪表显示值漂浮不定，此时应检查热电偶接线柱与热电偶丝是否良好接触；热电偶是否安装牢固；热电偶有无摆动现象；热电偶接头处是否有导电液体、潮湿粉尘及金属杂质；电极是否接地、短路或断路；与仪表连接是否牢固；热电偶偶丝是否似断非断、焊接不良。

　　1.清理热电偶接线盒，烘干后牢固安装。

　　2.重新焊接热电偶，检定合格后使用.

　　3.用万用表测量热电偶偶丝电阻值，不合格重新更换。

　　4.找出热电偶补偿导线接地、短路、断路处，加以修理或更换新补偿导线。

　　热电偶故障排查及维修大概就先说常见的这几种。另外，因工作疏忽而导致的人为故障，如分度号与仪表不相符、热电偶补偿导线与热电偶种类不符、热电偶补偿导线与热电偶极性反接、插入长度不当等，表现为热电偶输出比实际值偏大或偏小，导致仪表显示值偏高或偏低。这几种故障的处理方法相对而言比较简单，只要加强责任心，平时多学习相关知识，在实际操作时详细阅读理解说明书内容，按照热电偶安装规范和仪表要求正确安装。就可以有效减少或者避免热电偶故障。
