端面热电阻和铠装热电阻在结构上有什么区别？ 日期：2026-05-12 作者：翊成网络z 点击：

在工业温度测量领域，热电阻作为核心传感元件，其结构设计直接决定了适用场景与测量性能。端面热电阻与铠装热电阻虽同属热电阻大类，但因设计目标与应用场景的不同，在核心结构、材料选择、封装形式及安装逻辑上存在显著差异。本文将从结构维度展开深度对比，揭示两者的本质区别。

一、核心感温元件的结构布局差异

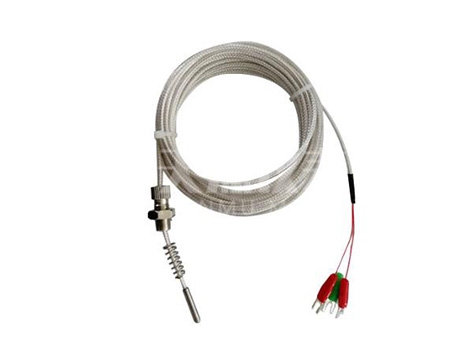

端面热电阻的感温元件采用“端面贴合式”设计，其核心是将特殊处理的铂丝或铜丝（如Pt100、Cu50）绕制成扁平状感温单元后，直接紧贴在温度计的端面位置，形成“感温元件-端面-被测物体”的直接热传导路径。这种布局的核心逻辑是让感温元件与被测固体表面实现极小热阻接触，热量无需经过长距离传导即可直接传递至电阻丝，因此感温元件的物理位置完全暴露于保护结构的端部，与被测端面的接触面积极大化。例如WZPM-201型端面铂电阻的感温元件直接固定在φ8.7mm的端面探头前端，确保与轴瓦、机件表面的紧密贴合。

铠装热电阻的感温元件则采用“内部封装式”设计，其核心是将铂电阻丝（多为Pt100或Pt10）置于不锈钢保护套管内部，周围填充高密度氧化镁绝缘粉末，通过整体拉制工艺形成“感温元件-绝缘层-保护套管”的三层实心结构。感温元件位于保护套管的顶端内部，与套管端部保持微小距离但被绝缘材料完全包裹，热量需先通过金属套管壁和氧化镁层传导至电阻丝，形成“被测介质-套管-绝缘层-感温元件”的间接热传导路径。例如WZPK系列铠装铂电阻的感温元件被封装在φ3~φ8mm的不锈钢套管内，与外部环境完全隔离。

二、保护结构的形态与材料差异

端面热电阻的保护结构以“端面接触优先”为原则，保护管材质根据测温范围选择紫铜（如WZCM-201端面铜电阻采用紫铜T2-Y）或不锈钢（如WZPM-201采用304不锈钢），且保护管仅覆盖感温元件的侧面与后端，前端端面完全开放以暴露感温元件。其保护管直径通常较小（φ6mm或φ8.7mm），长度较短，整体结构呈“短粗型”探头形态，重点保障端面的平整度与导热性，避免因保护管过厚导致热响应滞后。部分型号还会在端面设计螺纹或弹簧压紧结构，确保与被测表面的机械贴合度。

铠装热电阻的保护结构则以“全密封防护”为核心，采用无缝不锈钢套管（材质多为1Cr18Ni9Ti、304或316），套管直径范围更广（φ2~φ10mm），长度可根据需求定制（长可达数米），整体呈“细长型”实体结构。其内部填充的高密度氧化镁绝缘层不仅起到电气绝缘作用，还将感温元件与套管牢固结合，形成抗压、抗震、耐腐蚀的坚固整体。这种保护结构使铠装热电阻能承受15~50MPa的公称压力，适应液体、气体及恶劣工业环境，与端面热电阻的“表面贴合型保护”形成鲜明对比。

三、引线结构与接线方式的差异

端面热电阻的引线结构需兼顾“端面贴合”与“安装便利性”，传统型号的引线直接与感温元件连接，安装时需将引线与电阻元件同步转动以避免损坏，但新型改进型号（如瑞科公司产品）通过结构设计优化，实现了“仅拧动外部螺丝即可完成安装，引线无需同步转动”的功能，降低了安装难度。引线通常采用三线制接法，从接线盒引出三根铜导线，其中两根用于连接激励电流，一根用于检测电压降，以消除导线电阻对测量的影响。接线盒多采用小型防水或防溅式设计，与保护管直接连接，整体结构紧凑。

铠装热电阻的引线结构则完全封装在金属套管内部，引线与感温元件焊接后，与绝缘层、套管一起经整体拉伸成型，形成“引线-绝缘层-套管”的一体化结构，外部无法直接看到引线走向。引线同样支持二线制、三线制或四线制，其中三线制为工业常用，四线制用于高精度场景。由于其可弯曲特性，引线需具备良好的柔韧性，以适应套管弯曲安装的需求。接线盒通常独立于套管，通过过渡接头连接，部分型号（如WZPK-236）还集成了温度变送器，可直接输出4~20mA标准电流信号，实现二线制传输。

四、安装接口与机械结构的差异

端面热电阻的安装接口专为“表面固定”设计，通常采用螺纹连接（如M8×0.75、M10×1）或固定埋入方式，安装时需通过螺纹紧固或弹簧压紧，确保端面与被测表面无间隙贴合。其机械结构强调“低高度、小体积”，避免在被测设备表面形成突出障碍，适合轴瓦、轴承等旋转或狭窄空间的表面测温。部分型号还设计了抗振动结构，以适应电机、风机等设备的机械振动环境。

铠装热电阻的安装接口则更灵活多样，支持无固定装置、固定/可动卡套螺纹、固定/可动卡套法兰等多种形式，可根据管道、容器或设备的安装需求选择。其机械结构的大特点是“可弯曲性”，由于内部无空气隙且为实心结构，极小弯曲半径可达套管直径的5倍，能适应复杂走向的安装场景（如狭窄管道、弯曲通道）。此外，铠装结构赋予其优异的耐振、抗冲击性能，适合化工、石油等恶劣工业环境。

五、结构差异带来的性能与应用分化

端面热电阻的“端面贴合式结构”使其热响应时间极短（<15秒），能快速捕捉固体表面温度变化，且测量精度不受安装深度影响，特别适合汽轮机轴瓦、电机轴承、模具表面等需要直接测量端面温度的场合。但其保护结构相对简单，耐压、耐腐蚀能力有限，不适用于高压或强腐蚀环境。

铠装热电阻的“全封装实心结构”则使其兼具高精度（A级精度可达±0.15℃）与高可靠性，测温范围覆盖-200~600℃，可适应气体、液体、固体表面等多种介质测量。其可弯曲、耐高压、抗振动的特性，使其成为管道测温、户外安装、恶劣工业环境的首选，但热响应时间略长于端面热电阻（φ3mm套管≤3秒，φ8mm套管≤15秒）。

综上，端面热电阻与铠装热电阻的结构差异本质上是“表面贴合测温”与“通用环境测温”两种设计导向的体现。前者通过感温元件的端面暴露实现快速表面温度测量，后者通过全封装铠装结构实现多场景的可靠测量。理解这些结构差异，有助于工业现场根据实际需求选择合适的温度传感方案。
