磁翻板液位计的主要组成部分有哪些？ 日期：2026-03-17 作者：翊成网络z 点击：

磁翻板液位计是一种基于磁力耦合原理实现液位连续显示与远传的工业测量仪表，凭借结构直观、可靠性高、适应性强及无需外部电源驱动等优点，广泛应用于石油化工、电力、制药、水处理、食品加工及储运等领域的储罐、塔器、槽罐等容器的液位监测。其工作方式主要依靠浮子内的永磁体与液位计外部的翻板指示器或磁感应元件之间的磁耦合，将液位变化转化为可视信号或电信号，从而实现液位的就地指示与远程监控。要理解磁翻板液位计的整体工作机制与性能特点，需要从它的主要组成部分及其功能联系入手，剖析各部件在测量过程中的角色与相互作用。

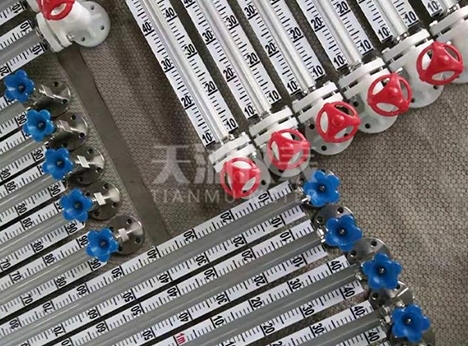

浮子单元

浮子是磁翻板液位计感受液位变化的核心部件，通常呈圆柱形、球形或异形结构，由耐腐、耐压且比重小于被测介质的材料制成，如不锈钢、钛材、塑料或特殊合金。浮子内部封装有高性能永磁体，磁体的磁场强度与分布直接影响耦合距离与信号稳定性。

浮子通过导向结构悬浮在被测介质中，随液位升降而上下移动。其外形与尺寸需与被测容器的直径、介质密度及可能的流动状态相匹配，以保证在液位变化时能自由、平稳地随动而不发生卡滞或旋转偏移。在高压或易结晶介质中，浮子表面可能设计成光滑流线型，并附加防挂料结构，减少介质粘附影响运动。浮子的磁性设计需保证在测量范围内与翻板或磁感应元件形成可靠耦合，同时避免因磁场过强导致相邻翻板误翻转。

导向与安装结构

导向结构的作用是约束浮子沿垂直方向运动，防止其在容器内摆动、旋转或偏移，从而保证磁耦合的稳定性。常见的导向方式有套筒式导向杆、导轨式导向架或内置导向孔，这些结构通常与液位计的主管道一体化设计，材料同样需耐受介质腐蚀与工况温度。

安装结构包括法兰、螺纹或焊接接口，用于将液位计主体固定在容器壁上或顶部，确保浮子腔与容器内部连通，液位变化能同步传递到浮子。法兰连接便于拆装与密封，常配以耐温耐压垫片；螺纹连接适用于小口径或低压场合；焊接则用于要求高密封性与无泄漏风险的工况。安装位置应避开进料冲击区与搅拌器直接作用范围，以减少浮子受扰动。

翻板指示器（磁翻板）

翻板指示器是磁翻板液位计实现就地可视化的关键部件，由一系列密封在透明管内并可绕轴翻转的小翻板构成。每片翻板两面涂有不同颜色（常见为红与白、或红与蓝），常态下某一面朝外显示，当浮子内的磁场随液位移动到对应位置时，磁力驱动翻板翻转，使另一面颜色显露，从而在管外形成与液位高度对应的色带。

翻板的结构需轻巧且翻转灵敏，转轴摩擦力小，以保证在弱磁场作用下也能可靠动作。透明管材料常选用耐温、耐压、抗腐蚀的玻璃或亚克力，并在外层加装金属或塑料保护罩，防止机械损伤。翻板指示器的分辨率取决于翻板间距与磁体行程匹配，间距越小，显示越精细，但制造成本与装配难度相应增加。

磁耦合与信号传递原理

磁翻板液位计的测量过程本质上是浮子永磁体与翻板内部小磁铁（或磁簧片）之间的非接触式磁耦合。当浮子随液位升降，其内部磁体的磁场在导向管外部形成移动的磁轨迹，该轨迹作用于翻板内的磁体，使其受磁力作用翻转。由于翻板与浮子之间没有直接机械连接，密封管内介质与外界隔离，可实现高压、强腐蚀或易挥发介质的安全测量。

磁耦合的可靠性受磁体剩磁强度、磁路设计、温度对磁性能的影响及外部干扰磁场的制约。优质产品会通过优化磁路布局与选用温度稳定性好的永磁材料，确保在较宽温域与较长使用周期内保持信号准确。

远传变送单元（可选）

为满足远程监控与自动化控制需求，磁翻板液位计可集成远传变送单元。常见形式是磁致伸缩或干簧管式液位变送器，安装于导向管内或外部支架上，利用浮子磁场触发磁簧开关或磁致伸缩波导丝产生信号，再转换为标准的电流、电压或数字通信信号输出。

干簧管式通过在管外按一定间距布置多个磁簧开关，浮子磁场依次闭合不同位置的开关，形成多段液位电平信号，经电路转换为连续模拟量或数字量。磁致伸缩式则通过脉冲电流激发波导丝，浮子磁场使波导丝产生扭转波，通过检测返回波时间精确计算浮子位置，分辨率与精度更高。远传单元使液位计不仅能就地显示，还可接入控制系统或数据采集系统，实现集中监测与报警。

排气与排污结构

为保障浮子腔与容器内部压力平衡及便于维护，磁翻板液位计通常设有排气阀与排污阀。排气阀位于液位计顶部或适当位置，可在安装或检修时排出腔内气体，避免气阻影响浮子运动；排污阀位于底部，用于冲洗或排放腔内沉积的污物、结晶或高凝点介质，防止导向结构堵塞。

这些阀门的材质与密封等级需与主体一致，并在设计中考虑操作便利性与防泄漏安全，尤其在有毒或易燃介质场合，应采用双阀或带堵头的封闭式结构。

密封与耐压外壳

磁翻板液位计的主体与所有连接部位必须具备可靠的密封与耐压性能，以适应不同压力等级的工作环境。密封方式包括法兰垫片、O形圈或金属密封面，选材需考虑温度、介质相容性与压力循环疲劳。外壳结构需能承受内部介质压力与外部机械载荷，避免变形导致磁耦合失效或泄漏。

在低温或深冷工况下，还需考虑材料冷缩与密封件的低温脆性，选用耐寒型材料与特殊润滑剂；高温环境则需防止磁体退磁与密封件老化，采取隔热或冷却措施。

标定与调整机构

为保证测量准确性，磁翻板液位计在生产或安装后需进行标定，使翻板色带与液位高度一一对应，并校验远传信号的线性关系。部分产品设有零点与量程调整机构，可在现场通过旋转或移动磁感应元件位置进行微调，适应安装误差或容器几何差异。

标定时应使用与实际工况相同或相近的介质密度进行验证，必要时进行温度补偿设置，以消除介质热胀冷缩对浮子位置的影响。

安全与防护设计

在工业现场，磁翻板液位计常暴露于振动、冲击、潮湿、粉尘或腐蚀性气体环境中，因此安全防护设计不可或缺。外壳可具备防尘、防水等级，关键电子元件采用灌封或隔离保护；在有爆炸危险的场所，应选用防爆型结构与本安型电路，防止电火花引燃介质。

此外，为防止误操作或意外碰撞导致设备损坏，翻板指示器外部可加装防护格栅或透明护罩，兼顾可视性与安全性。

结语

磁翻板液位计的主要组成部分包括感受液位的浮子单元、约束运动的导向与安装结构、实现可视化的翻板指示器、实现非接触磁耦合的磁路系统、可选的远传变送单元、保障压力平衡的排气排污结构、确保密封耐压的外壳、标定调整机构以及安全防护措施。这些部分协同工作，使液位计能够在多种复杂工况下实现可靠、直观且可远传的液位测量。理解各组成部分的原理与功能联系，有助于在选型、安装与维护中充分发挥磁翻板液位计的性能优势，为工业过程的安全与高效运行提供稳定的液位监测保障。
