铠装热电阻可选用哪些感温元件？ 日期：2026-02-24 作者：翊成网络z 点击：

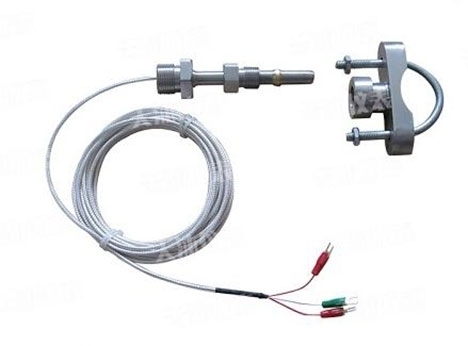

铠装热电阻作为工业测温领域的重要传感器，其核心在于将感温元件封装于金属护套与绝缘材料中，形成兼具机械强度、环境适应性与测量精度的整体结构。感温元件是热电阻的“心脏”，直接决定测量的原理、范围、灵敏度与长期稳定性。在不同的工艺条件与测量需求下，铠装热电阻可选用多种类型的感温元件，它们基于不同的电阻—温度特性与材料体系，各有适用的温度区间与应用场景。深入理解这些感温元件的类型与特性，有助于在选型与设计中实现性能与成本的优化匹配。

一、感温元件的基本原理与性能要素

感温元件的工作原理是利用某些材料在温度变化下电阻值呈规律性变化的特性，通过测量电阻来确定温度。衡量这类元件性能的关键指标包括：温度系数（单位温度变化引起的电阻相对变化量）、线性度（电阻随温度变化的规律接近直线的程度）、重复性（相同温度下电阻值的一致性）、长期稳定性（随时间与环境变化电阻漂移的程度）、响应速度（感受到温度变化的快慢）以及材料和结构的耐环境能力。

在铠装结构中，感温元件需与护套、绝缘材料紧密配合，既要保证良好的热传导，又要维持电气绝缘与机械保护。因此，感温元件的材料形态、尺寸与封装方式必须与铠装的拉拔成型工艺兼容，同时耐受制造过程中的温度、压力与真空环境。

二、铂热电阻元件

铂热电阻是目前铠装热电阻中常见、应用广泛的感温元件，常见型号为 Pt100、Pt500、Pt1000 等，数字代表在 0℃ 时的标称电阻值（单位为欧姆）。铂具有极高的化学稳定性与抗氧化能力，在宽广的温度范围内电阻与温度的关系可近似线性，且重复性优良，长期漂移小，是国际公认的高精度测温标准材料。

Pt100 在 -200℃ 至 850℃ 范围内保持良好性能，是工业过程控制的主力型号；Pt1000 因电阻基数大，对测量电路的灵敏度更高，适合需要分辨微小温差的场合。铂电阻的电阻—温度关系在国际标准中已有详尽分度表，便于二次仪表精确换算。

在铠装热电阻制造中，铂丝通常被绕制成螺旋或直线状，并与其他引线通过双线、三线或四线制引出，以减小引线电阻对测量的影响。铂电阻的柔韧性与延展性使其易于穿入金属护套，并在拉拔过程中保持结构完整。

三、镍热电阻元件

镍热电阻曾在特定温度范围与成本敏感的应用中使用，其温度系数为正值，电阻随温度升高而增加。镍电阻在 -60℃ 至 180℃ 左右区间内具有较好的线性度与灵敏度，成本低于铂，但抗氧化与长期稳定性不及铂，且在高温或含硫、含氨等气氛中易出现性能劣化。

由于镍的电阻率较高，相同温度下可获得较大的电阻变化，这在早期缺乏高精度测量电路时具有一定优势。现代铠装热电阻已较少选用镍电阻，除非在低温、低预算、非关键测量且环境友好的场景中仍有使用。

四、铜热电阻元件

铜热电阻的温度特性在 -50℃ 至 150℃ 范围内较为线性，电阻温度系数大于铂与镍，灵敏度高。铜的电阻率低，因此需要较长的线材才能达到合适的电阻值，这在空间受限的铠装结构中并不经济。

此外，铜在较高温度下易氧化，导致电阻漂移甚至断线，因此使用温度上限明显低于铂。铜电阻的优点是材料易得、成本低，曾用于一些常温工业设备与实验室装置，但在现代铠装热电阻中已基本被铂取代，仅在特殊低成本、低温且氧含量可控的场合才可能见到。

五、特殊合金与定制感温元件

在一些特殊测温需求下，铠装热电阻也会采用其他特殊合金感温元件，例如铑铁、铂钴、镍铁等合金，这些材料在特定温区（如极低温或超高温）或特殊气氛中表现出独特的稳定性或灵敏度。

铑铁合金在极低温（接近绝对零度）下电阻随温度变化显著，可用于低温物理实验与超导环境测温；铂钴合金可在强磁场环境下保持较小磁阻效应，适合磁共振等仪器的温度监测。这类元件的制造工艺更复杂，材料成本高，通常只在科研、航空航天或高端医疗设备中采用。

六、半导体类感温元件的适用性探讨

虽然铠装热电阻的主体是金属电阻式感温元件，但在广义的“铠装温度传感器”中，有时会遇到将半导体热敏电阻（NTC 或 PTC）置于金属护套内的情形。这类元件利用半导体材料的电阻随温度呈指数变化的特性，灵敏度高，但线性差、稳定性与重复性不如金属电阻，且温度范围通常较窄。

在铠装结构中封装半导体热敏电阻需特别注意其功率耗散与自热效应，因为护套的良好导热性可能使热敏电阻工作点偏移。此外，半导体材料在长期高温或潮湿环境下可能出现不可逆的阻值变化，限制了其在工业长期监测中的可靠性。因此，严格意义上的铠装热电阻仍以金属电阻元件为主，半导体类多用于特殊快速响应或低成本的一次性测温场合。

七、感温元件的结构形态与封装配合

铠装热电阻的感温元件形态需与拉拔成型工艺匹配。铂丝或镍丝可绕成螺旋形以增加电阻长度，减小元件体积，同时提升柔性；直线状则加工更简单，适用于直型铠装。元件两端与引线的连接可采用焊接、钎焊或压接，焊接需选用与基体材料相容的焊料，防止在高温或腐蚀环境中脱开。

在真空填充绝缘粉末的过程中，感温元件必须固定稳妥，避免在拉拔时移位或变形。引线通常采用与元件相同或兼容的金属材料，以减少热电势干扰，并在多线制配置中实现测量电路的有效补偿。

八、选型依据与综合考量

选择铠装热电阻的感温元件时，应综合考虑测量温度范围、精度要求、环境气氛、机械应力、响应时间及预算。铂电阻因其综合性能优越，成为绝大多数工业应用的首选；镍与铜电阻仅在低温、低成本或历史延续性项目中偶有使用；特殊合金元件服务于科研与极端环境。

此外，还需考虑与二次仪表的匹配：三线制或四线制接法可消除引线电阻影响，提高长距离传输精度；高阻值的 Pt1000 在小信号测量系统中可降低噪声影响，但需要仪表支持相应量程。

九、长期稳定性与校准维护

感温元件的长期稳定性不仅取决于材料本身，也与护套、绝缘的保护效果密切相关。护套破损或绝缘受潮都会导致元件性能漂移甚至失效。因此，在选用高品质感温元件的同时，必须配合完好的铠装结构与密封工艺，并定期进行校准与检定，确保在全生命周期内维持测量准确性。

结语

铠装热电阻可选用铂、镍、铜以及特殊合金等多种感温元件，它们在温度范围、灵敏度、稳定性、环境耐受性与成本上各具特色。铂热电阻凭借卓越的综合性能成为主流，镍与铜电阻在特定场景仍有价值，特殊合金元件拓展了极端与专用领域的测温能力。合理选择感温元件，并与护套、绝缘材料及制造工艺协同优化，方能打造适应各种工业与科研需求的可靠测温解决方案，为过程控制与安全保障提供精准的温度数据支撑。
