铠装热电阻可精确测量的温度范围是多少？ 日期：2025-12-24 作者：翊成网络z 点击：

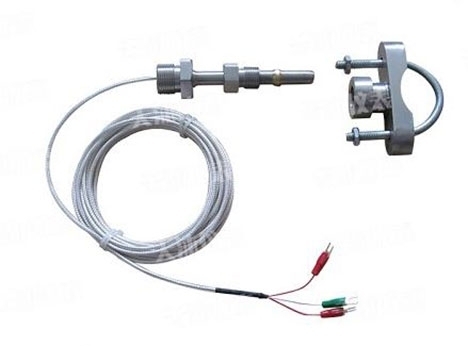

铠装热电阻是一种在工业测温领域被广泛应用的传感器，它将热敏电阻元件封装于金属套管内，并填充绝缘材料，通过拉拔或加工形成坚固的一体化结构。这种设计使它在保持热电阻高测量精度的同时，具备良好的机械强度、抗振动、耐腐蚀及适应恶劣环境的能力。关于其可精确测量的温度范围，不能一概而论，而要综合热电阻感温元件的材料体系、铠装护套材质、填充介质特性以及使用环境的综合影响来分析。不同配置的铠装热电阻，其量程与精度表现差异明显，从低温到超高温均有对应型号可覆盖，但精确测量的区间往往受限于元件物理特性与环境耐受能力的平衡。

一、铠装热电阻的基本结构与原理

铠装热电阻的核心由感温元件、绝缘材料与金属护套三部分构成。感温元件一般采用铂、铜或镍等金属导体绕制或薄膜化制成，利用金属电阻随温度变化的规律实现测温。铂电阻因稳定性与线性度好，成为主流选择，常见类型为 Pt100、Pt500、Pt1000 等，其标称电阻在 0℃ 时分别为 100Ω、500Ω、1000Ω。

铠装护套多由不锈钢、耐热钢、哈氏合金或其他耐腐蚀合金制成，为内部元件提供机械保护与化学屏障。填充材料常用氧化镁、氧化铝等高绝缘、高热导率的粉末，确保热响应快且电气隔离可靠。这样的结构既保护了易损的感温元件，又让传感器能在振动、冲击、潮湿、腐蚀等环境中稳定工作。

二、温度范围的主要决定因素

铠装热电阻的精确测量范围受制于几个关键因素：

感温元件的材料温度特性

铂电阻在 -200℃～850℃ 范围内具有可重复的电阻-温度关系，但在不同区段精度和稳定性差异明显。低温段（如 -200℃～0℃）电阻变化率较小，对测量电路分辨力要求高；中温段（0℃～400℃）是铂电阻精度出色区，工业和实验室应用多集中于此；高温段（400℃～850℃）虽仍可测量，但长期稳定性与抗氧化能力下降，精度会有所降低。铜电阻一般用于 -50℃～150℃，镍电阻多用于 -60℃～180℃，应用范围较窄。

铠装护套的耐温极限

不锈钢护套常用在 -200℃～600℃ 左右，特殊耐热钢或合金护套可延伸至 800℃～1000℃ 以上，但超过一定温度后，护套的机械强度、抗氧化与抗蠕变性能会下降，影响长期可靠性。护套的熔点与高温氧化速率决定了物理保护的上限。

填充介质的耐温与绝缘稳定性

氧化镁等矿物绝缘粉末在极高温度下可能出现烧结致密化或析晶变化，影响绝缘性能与热传导；在低温下则需注意某些填充剂可能出现的吸湿或脆化问题。

使用环境的综合影响

气氛中的腐蚀性成分、振动强度、电磁干扰、压力等都会间接限制可精确测量的温度范围。例如强氧化气氛会加速铂电阻元件或护套老化，高压环境对护套强度提出更高要求，从而可能迫使实际量程向下修正。

三、常见温度范围的划分与应用匹配

基于上述因素，铠装热电阻在市场上的常见精确测量范围大致可作如下划分：

超低温段（-200℃～-50℃）

主要用于深冷液体、冷冻科研、航天环境模拟等。此区间铂电阻仍有响应，但需要特殊设计的低噪声测量电路与防冷凝护套端口处理，精度依赖于元件稳定性与绝缘填充剂的低温性能。

低温至常温段（-50℃～150℃）

这是铠装热电阻应用非常成熟的区间，精度高、稳定性好，广泛用于 HVAC、食品冷藏、医药加工、实验室等。铜电阻在这一段也有良好表现，成本较低。

中温段（150℃～400℃）

工业过程控制、化工反应监测、发动机排气前段测量等多在此范围。铂电阻精度保持优良，护套多采用不锈钢，可兼顾强度与耐蚀性。

高温段（400℃～600℃）

可测但需选用耐热更好的护套材料与高温稳定的绝缘填充剂，并考虑长期漂移。此段常用于冶金、窑炉、热处理设备的过程温度监测。

超高温段（600℃～850℃）

铂电阻理论上可测至此，但实际精确测量需特殊设计，如陶瓷或特殊合金护套、惰性气体封装等，且需接受一定的长期稳定性折衷。超过 850℃ 时，铂电阻元件的氧化与晶粒长大显著，精度难以保证，通常不再用于精确测量，而转向热电偶等其他传感器。

四、精确测量的定义与影响因素

“精确测量”不仅指传感器能响应温度变化，更强调在一定量程内保持规定的准确度（如 ±0.1℃、±0.5℃ 或 ±1℃）和长期稳定性。影响精确度的因素包括：

自热效应：测量电流在元件上产生热量，导致示值偏高，需通过合理电流与热耗散设计控制。

响应时间：铠装结构虽坚固，但热阻比裸丝大，响应慢，动态温度场测量需考虑滞后。

回路与引线电阻：引线材料与长度会影响测量精度，常采用三线或四线制补偿。

机械应力：安装时的弯曲或振动应力会改变电阻值，应保证安装柔性或使用应力消除结构。

老化与污染：高温或腐蚀环境会使元件或护套性能渐变，需定期校准。

因此，即便某型号铠装热电阻的标称量程很宽，其“精确测量”区间往往是量程中的一段，典型为 -50℃～400℃ 对于 Pt100 是较稳妥的高精度段，超出此段需在精度与耐久性之间权衡。

五、环境与工况的适配选择

在工程选型时，不能只看温度范围数值，还要结合实际工况：

在强腐蚀环境，应选耐蚀合金护套，这可能会降低耐温上限；

在高振动设备，需保证铠装结构抗疲劳，有时需牺牲一点耐温以保持机械可靠；

在需要快速响应的场合，可选用细直径铠装，虽降低机械强度，但热响应更快；

在超低温或超高温极限工况，应参考厂家给出的精度保证曲线，而非仅凭标称范围决策。

六、结语

铠装热电阻可精确测量的温度范围并非一个固定数值，而是由感温元件材料、铠装护套、填充介质及使用环境共同决定的区间。对于常用的 Pt100 铠装热电阻，在 -50℃～400℃ 范围内可实现高精度与高稳定性，是工业与实验室常用的精确测量段；低温可延伸至 -200℃，高温可触及 850℃，但在这些极端段精度与寿命需特殊设计与权衡。理解这些限制与影响因素，有助于在实际应用中合理选型、正确安装与维护，确保铠装热电阻在目标温度区间内发挥出色测量性能，为温度监控与控制提供可靠的数据基础。
